마스터키 차트: 읽는 법과 그리는 법, 작성 예시 포함

마스터키 차트는 건물에 관한 두 가지 질문에 표 하나로 답합니다. 각 키가 무엇을 여는가, 그리고 각 문은 어떤 키로 열리는가입니다. 키는 세로로, 문은 가로로 나열하고, 키가 작동하는 모든 칸에 ×를 표시합니다. 행을 따라 읽으면 키 하나가 여는 모든 문이 나오고, 열을 따라 내려 읽으면 문 하나를 여는 모든 키가 나옵니다. 키를 잃어버린 날 사람들에게 필요한 것은 두 번째 읽기입니다.

이 글은 작은 3단계 시스템의 차트를 그리고, 읽는 법을 설명하고, 여러분의 건물에 맞는 차트를 그리는 다섯 단계를 제시한 뒤, 인쇄용 빈 차트로 마무리합니다. 기호는 북미 키잉 스케줄 대부분이 따르는 관례로, Door and Hardware Institute의 핸드북 Keying Systems and Nomenclature에서 가져왔습니다. 건물에 몇 단계가 필요한지, 왜 단계마다 키 용량이 소모되는지는 마스터키 단계에 관한 저희 글에서 다룹니다.

하나의 건물, 세 가지 문서

마스터키 시스템은 문 번호를 공유하는 세 가지 표로 기술되며, 셋 다 차트라고 불리기 때문에 혼동하기 쉽습니다. 키 차트는 이 페이지에서 다루는 것으로, 키와 문을 맞대어 놓은 표입니다. 키잉 스케줄은 실린더 하나당 한 행씩 실린더를 나열하며, 실린더는 이 표를 보고 핀을 넣습니다. 키 목록은 실물 키를 기록합니다. 깎은 모든 복제 키와 그 보유자입니다. 차트가 먼저입니다. 스케줄과 목록은 모두 차트에서 읽어 내기 때문입니다.

기호를 한 문단으로

문자는 마스터키, 숫자는 체인지 키입니다. 2단계 시스템에서는 마스터가 AA이고 체인지 키는 번호를 앞에 둡니다: 1AA, 2AA, 3AA. 3단계 시스템에서는 그랜드 마스터가 한 글자 A이고, 그 아래의 마스터는 두 글자 AA, AB, AC를 쓰며, 체인지 키는 번호를 뒤에 둡니다: AA1, AA2, AB1. 4단계 시스템은 그랜드 마스터 A와 B 위에 그레이트 그랜드 마스터 GGM을 추가합니다. 어떤 체인지 키로도 열리지 않는 실린더에는 그 실린더를 여는 마스터의 기호를 붙이므로, 마스터 AB와 그랜드 마스터로만 열리는 방은 AB로 적습니다. XAA2처럼 기호 앞에 붙은 X는 교차 키 실린더, 즉 다른 계통의 키로도 열리는 실린더를 나타냅니다.

작성 예시: 2개 층 의원

잠금장치가 있는 문이 8개인 작은 의원을 예로 듭니다. 1층에는 접수처와 진료실 두 곳, 2층에는 사무실, 기록 보관실, 직원 휴게실이 있고, 지하에는 기계실과 청소 용품 창고가 있습니다. 소유주는 모든 문을 여는 키 하나를 원합니다. 원무 실장은 1층을, 사무 실장은 2층을 맡고, 유지보수 업체는 설비 공간만 필요하고 그 밖에는 필요 없습니다. 그러면 3단계입니다. 그랜드 마스터 A, 마스터 세 개, 그리고 각 마스터 아래의 체인지 키입니다.

가로 머리글에서 101은 접수처, 102와 103은 진료실, 201은 사무실, 202는 기록 보관실, 203은 직원 휴게실, 001은 기계실, 002는 청소 용품 창고입니다. 실 이름 대신 도면의 문 번호를 쓰십시오. 같은 번호가 키잉 스케줄과 도어 철물 일람표에도 나와야 하기 때문입니다.

읽는 법

사람을 점검할 때는 행을 읽습니다. AB 행은 201, 202, 203에만 ×가 있고 다른 곳에는 없으며, 이는 사무 실장이 열어야 하는 문과 정확히 일치합니다. 보유자와 관계없는 문에 ×가 있다면 차트가 잘못된 것이며, 황동에서 고치는 것보다 종이에서 고치는 편이 훨씬 쌉니다.

문을 점검할 때는 열을 읽습니다. 202 열에는 A와 AB, 두 개의 ×가 있고 체인지 키는 없습니다. 사무 실장보다 아래인 누구도 기록 보관실을 열지 못하며, 그래서 이 실린더를 AB로 적습니다. 나머지 열에는 모두 ×가 세 개, 즉 그랜드 마스터, 마스터 하나, 체인지 키 하나가 있습니다. 이것이 3단계 시스템에서 열의 정상적인 모양이며, 이 모양에서 벗어난 열이 살펴봐야 할 열입니다.

각 실린더의 부담은 맨 아래 줄에서 읽습니다. 문을 여는 키의 수는 그 실린더가 받아들여야 하는 키의 수이며, 체인지 키를 넘어서는 키마다 대개 핀 스택에 분할이 추가로 필요합니다. 두 마스터의 ×가 있는 열은 교차 키 실린더입니다. 기호에 X를 붙이고 두 키를 모두 적은 비고를 달아야 하며, 가장 먼저 의문을 제기해야 할 열입니다. 교차 키는 시스템의 나머지가 필요로 할 수 있는 용량을 쓰기 때문입니다.

키를 잃어버렸을 때는 다시 행을 읽습니다. AB를 잃어버리면 그 행이 노출된 문을 보여 줍니다. 201, 202, 203, 즉 코어를 교체할 실린더 세 개와 다시 깎을 마스터 하나입니다. A를 잃어버리면 건물의 모든 문이 노출됩니다. 그래서 차트는 그랜드 마스터의 복제 수를 가장 적게 정하고, 키 목록에는 각 복제본이 정확히 어디에 있는지 적어야 합니다.

같은 건물을 트리로

많은 차트가 격자 대신 트리로 그려집니다. 맨 위에 최상위 키, 마스터마다 가지, 체인지 키마다 잎을 둡니다. 트리는 위계를 한눈에 보여 주지만 문 번호를 감추므로, 표지로는 좋고 실무 문서로는 부족합니다. 의원의 트리를 표로 적으면 다음과 같습니다.

의원에 층마다 마스터가 필요 없다면, 같은 문들로 2단계 시스템을 만들 수 있습니다. 마스터 하나 AA와 체인지 키 1AA, 2AA 이하입니다. 격자는 같은 방식으로 그리되 마스터 행이 셋이 아니라 하나입니다. 4단계 시스템은 맨 위에 모든 열에 ×가 있는 그레이트 그랜드 마스터 행 GGM을 추가하고, 마스터 BA와 BB를 거느린 두 번째 그랜드 마스터 B를 추가합니다.

저희는 최대 5단계까지 마스터키 시스템을 제작합니다. 4단계를 넘으면 DHI 핸드북은 기호를 제조사에 맡기므로, 5단계 차트는 시트에 자체 범례를 적어 두어야 비로소 누구나 읽을 수 있습니다.

여러분의 건물에 맞는 차트 그리기

다섯 단계를 이 순서대로 진행합니다. 첫째, 실린더가 들어가는 모든 문을 도면의 번호로 가로에 적습니다. 둘째, 키를 보유하는 모든 사람이나 역할을 세로에 적고, 각각 옆에 열어야 하는 문을 적습니다. 셋째, 같은 사람들이 여는 문을 묶습니다. 각 묶음이 마스터가 되고, 같은 관리자에게 속하는 묶음들은 그랜드 마스터 하나 아래에 둡니다. 넷째, 위에서부터 기호를 배정합니다. 마스터에는 문자, 체인지 키에는 숫자입니다. 다섯째, ×를 표시하고 모든 행과 모든 열을 센 다음 예외를 찾습니다. 두 마스터의 ×가 있는 문, 체인지 키가 없는 문, 그리고 두 열에 ×가 있는 체인지 키입니다. 마지막 경우는 그 두 실린더가 동일 키라는 뜻입니다.

차트를 내보내기 전에 용량과 대조하십시오. 한 단계에 마스터와 체인지 키를 몇 개 둘 수 있는지는 마스터키 단계에 관한 저희 글에서 계산합니다. 요약하면 마스터의 수와 가장 큰 그룹의 크기를 함께 정해야 하며, 둘 다 보이는 곳이 차트입니다. 그런 다음 차트에 날짜와 개정 번호를 적고 키잉 스케줄과 함께 보관하십시오. 스케줄과 맞지 않는 차트는 차트가 없는 것보다 나쁩니다. 둘 다 권위 있어 보이기 때문입니다.

인쇄용 빈 차트

이 글에 첨부한 시트는 같은 격자를 가로 방향 한 페이지에 담았습니다. 문 열 16개, 키 행 20개, 프로젝트·키웨이·사용 단계·개정 번호를 적는 머리글, 그리고 둘째 페이지의 의원 예시입니다. 인쇄하거나 브라우저의 PDF로 저장 기능을 쓰십시오. 문이 몇 개뿐이라면 아래 표를 스프레드시트에 그대로 복사해도 됩니다.

저희에게 보낼 것

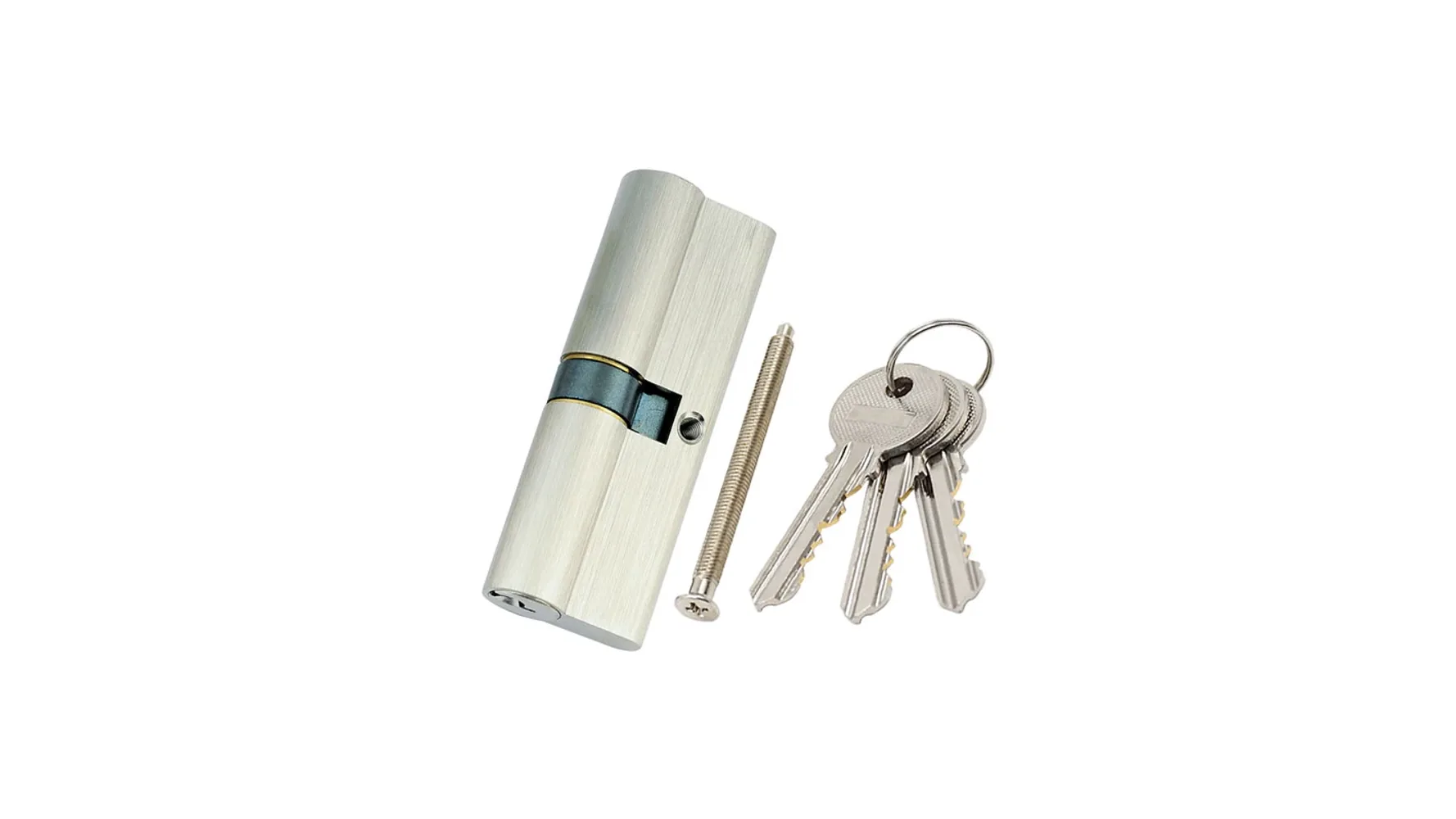

차트를 보내 주십시오. 아직 차트를 그리지 않았다면 문 목록과 누구에게 무엇이 필요한지를 보내 주시고, 시스템에 쓸 키웨이와 실린더 위치마다의 문 두께도 함께 알려 주십시오. 저희 유로 프로파일 실린더, 예를 들어 양쪽 키 기능으로 게재된 60 SNDK, 54 SNDK, 90 SNDK와 80 SNKT는 차트의 기호에 맞춰 핀을 넣으며, 돌려 드리는 키잉 스케줄에도 같은 기호가 적혀 있어 둘을 한 줄씩 대조할 수 있습니다. 시스템은 한 건물을 기준으로 그리며, 저희는 열어서는 안 되는 문을 여는 실린더를 출하하기보다 종이 위의 × 하나에 의문을 제기하는 편을 택합니다.
