Türspione: Türstärkenbereich, Hülsendurchmesser und Blickwinkel

Ein Türspion passt nur in eine Tür innerhalb seines veröffentlichten Türstärkenbereichs. Prüfen Sie diesen Bereich daher, bevor Sie auf den Blickwinkel schauen. Unsere Datensätze nennen 30–50 mm für die 160°-Ausführung des DV06, 35–55 mm für DV05, DV09, DV11 und DV12-S sowie 60–100 mm für die langen Ausführungen von DV05 und DV06. DV04 ist teleskopisch und lässt sich von 34 bis 62 mm verstellen. Ist die Tür dicker als der Bereich, erreichen sich die beiden Hälften des Spions nicht. Ist sie dünner, laufen sie auf Anschlag, bevor sie die beiden Türflächen klemmen.

An zweiter Stelle steht der Hülsendurchmesser, denn er bestimmt den Bohrer. Die Messing-Spione DV05, DV06, DV09 und DV11 sind in 12, 14 und 16 mm gelistet. DV04 hat eine 14-mm-Hülse. DV08 SN und DV12-S sind mit 28 mm gelistet. An dritter Stelle kommt der Blickwinkel: 160°, 180° oder 200°. Ein größerer Winkel zeigt mehr vom Flur, aber das Bild wird kleiner und zum Rand hin stärker gekrümmt.

Wie ein Türspion aufgebaut ist

Ein Türspion besteht aus zwei Gewindeteilen, die sich von beiden Seiten auf der Tür schließen. Das Außenteil trägt die Weitwinkellinse und den Außenring und wird von der Flurseite eingesetzt. Das Innenteil ist die Okularhülse. Sie wird von der Raumseite in das Außenteil geschraubt und mit einem Schraubendreher in ihrem Schlitz angezogen, während der Außenring festgehalten wird. Bei den meisten Modellen trägt das Innenteil auch eine Abdeckung. Die beiden Teile greifen nur über eine begrenzte Tiefe ineinander, und genau diese Tiefe beschreibt der Türstärkenbereich.

Die Optik funktioniert nur in eine Richtung. Von innen sieht der Bewohner ein verkleinertes, weites Bild dessen, der draußen steht. Von außen sieht jemand, der in die Linse blickt, fast nichts vom Raum. Ein Spion ist ein Mittel, hinauszusehen, ohne die Tür zu öffnen, und nichts an seiner Funktion hängt von Oberfläche oder Form ab. Die folgenden Werte entscheiden, ob er an einer bestimmten Tür funktioniert.

Messen Sie die Tür dort, wo das Loch hinkommt

Messen Sie die Stärke an der Stelle, an der der Spion sitzen soll, nicht an der Kante des Flügels. Bei einer Füllungstür kann die Mitte des Flügels eine Füllung sein, die dünner ist als die umgebenden Rahmenhölzer. Bei einer Tür mit Metallbeplankung, Verkleidungsblech oder aufgesetzter Profilleiste gehört all das zur Stärke am Loch. Entscheidend ist die Tiefe, durch die der Bohrer geht.

Vergleichen Sie diesen Wert dann mit den Bereichen und achten Sie auf die Lücken dazwischen. Eine 55-mm-Tür liegt ganz oben im Bereich 35–55 mm. Eine Tür zwischen 56 und 59 mm fällt zwischen 35–55 und 60–100, sodass weder die kurze noch die lange Ausführung von DV05 oder DV06 sie abdeckt. Von den hier genannten Modellen deckt laut veröffentlichten Daten nur DV04 diesen Bereich ab, mit 34–62 mm Verstellbereich und 14-mm-Hülse. Eine Tür am Ende eines Bereichs ist eine zweite Messung wert, bevor die Position bestellt wird. Für dünne Türen gibt es weniger Möglichkeiten. Der niedrigste veröffentlichte Wert in dieser Gruppe ist 30 mm, bei der 160°-Ausführung des DV06, gefolgt von DV04 ab 34 mm. Unsere Daten für diese Modelle decken keinen Flügel unter 30 mm ab.

Der Hülsendurchmesser bestimmt den Bohrer

Das Loch muss zur Hülse passen. Ist es zu groß, kann sich der Spion nach dem Anziehen verdrehen oder außermittig sitzen. Ist es zu klein, geht die Hülse nicht hindurch. Bei DV05, DV06, DV09 und DV11 wird der Durchmesser bei der Bestellung gewählt: Jeder Datensatz nennt 12, 14 und 16 mm, aber keiner sagt, welcher Durchmesser zu welchem Türstärkenbereich oder Blickwinkel gehört. Schreiben Sie alle drei Werte in dieselbe Bestellposition.

Wenn Sie einen vorhandenen Spion ersetzen, messen Sie das Loch, das schon in der Tür ist. Ein Spion mit gleicher Bohrung passt ohne neues Bohren. Eine kleinere Bohrung lässt einen Spalt um die Hülse, eine größere bedeutet, eine fertige Tür nachzubohren. In beiden Fällen sollte das vorhandene Loch den Durchmesser bestimmen.

DV08 SN und DV12-S sind mit 28 mm gelistet, ein deutlich größeres Loch, als die Messingmodelle mit 12 bis 16 mm brauchen. Unsere Datensätze nennen für diese beiden kein separates Bohrmaß. Bestätigen Sie die Bohrung mit uns, bevor eine Tür gebohrt wird, besonders bei einer fertig oberflächenbehandelten oder furnierten Tür. Ein 28-mm-Spion kann einen 14-mm-Spion nicht direkt ersetzen.

Die allgemeine Bohrpraxis ist bei jeder Größe gleich. Bohren Sie rechtwinklig zur Fläche. Bei Holz bohren Sie von einer Seite, bis die Spitze gerade durchtritt, und vollenden von der anderen Seite, damit keine der Flächen ausreißt. Ein schräg verlaufendes Loch verhindert, dass die beiden Hälften des Spions fluchten, und kein Anziehen behebt das.

Blickwinkel: 160°, 180° oder 200°

Der Winkel bestimmt, wie viel vom Bereich vor der Tür der Bewohner sehen kann. Ein größerer Winkel zeigt auch einen Besucher, der seitlich steht, nicht nur jemanden direkt vor der Tür. Der Preis dafür: Das Bild wird zum Rand hin kleiner und gekrümmter. In unseren Daten kommt 160° nur beim DV06 vor, in dessen Ausführung 30–50 mm. DV05, DV09 und DV11 gibt es mit 180° oder 200°. DV08 SN und DV12-S sind nur mit 200° gelistet.

Wo der Spion auf einen Flur blickt, wie bei einer Wohnungs- oder Hotelzimmertür, kann ein Besucher neben der Tür stehen statt davor, und 200° zeigt diese Position. Bei einer Tür, die auf einen flachen Windfang öffnet, wo ein Besucher ganz von selbst zur Tür blickt, reichen 180°. Welchen Winkel Sie auch wählen: Prüfen Sie, dass Winkel und gewünschter Türstärkenbereich zusammen im selben Datensatz stehen. Ein DV06 mit 160° ist die Ausführung 30–50 mm, nicht die mit 60–100 mm.

Linse, Abdeckung, Material und Oberfläche

Die meisten dieser Datensätze nennen eine Linse oder Linsenabdeckung aus Kunstharz. DV08 SN nennt eine Glaslinse. Die Abdeckung sitzt auf der Raumseite und verschließt das Okular, damit ein beleuchteter Raum hinter der Tür an der Außenlinse nicht zu sehen ist. DV08 SN wird mit oder ohne Abdeckung angeboten. Beim DV06 ist die Abdeckung als optional gelistet. DV09, DV11 und DV12-S nennen sie als Teil des Spions, und DV04 ist mit Innenabdeckung beschrieben.

DV05, DV06, DV09 und DV11 sind aus Messing. DV04 und DV08 SN sind aus Zinklegierung, DV12-S ist aus ABS-Kunststoff in BN-Oberfläche. DV11 hat, wie seine Fotos zeigen, eine quadratische Außenfläche. Seine Hülse ist trotzdem in runden Durchmessern von 12, 14 und 16 mm gelistet, das Loch wird also genauso gebohrt wie für einen runden Spion. Wählen Sie die Oberfläche passend zum Drücker oder Knauf an derselben Tür. DV05 und DV06 nennen unter ihren Oberflächen CP, PB, SC, SN, AB, AC und ORB, DV09 und DV11 nennen PB, AB, AC, CP und SN.

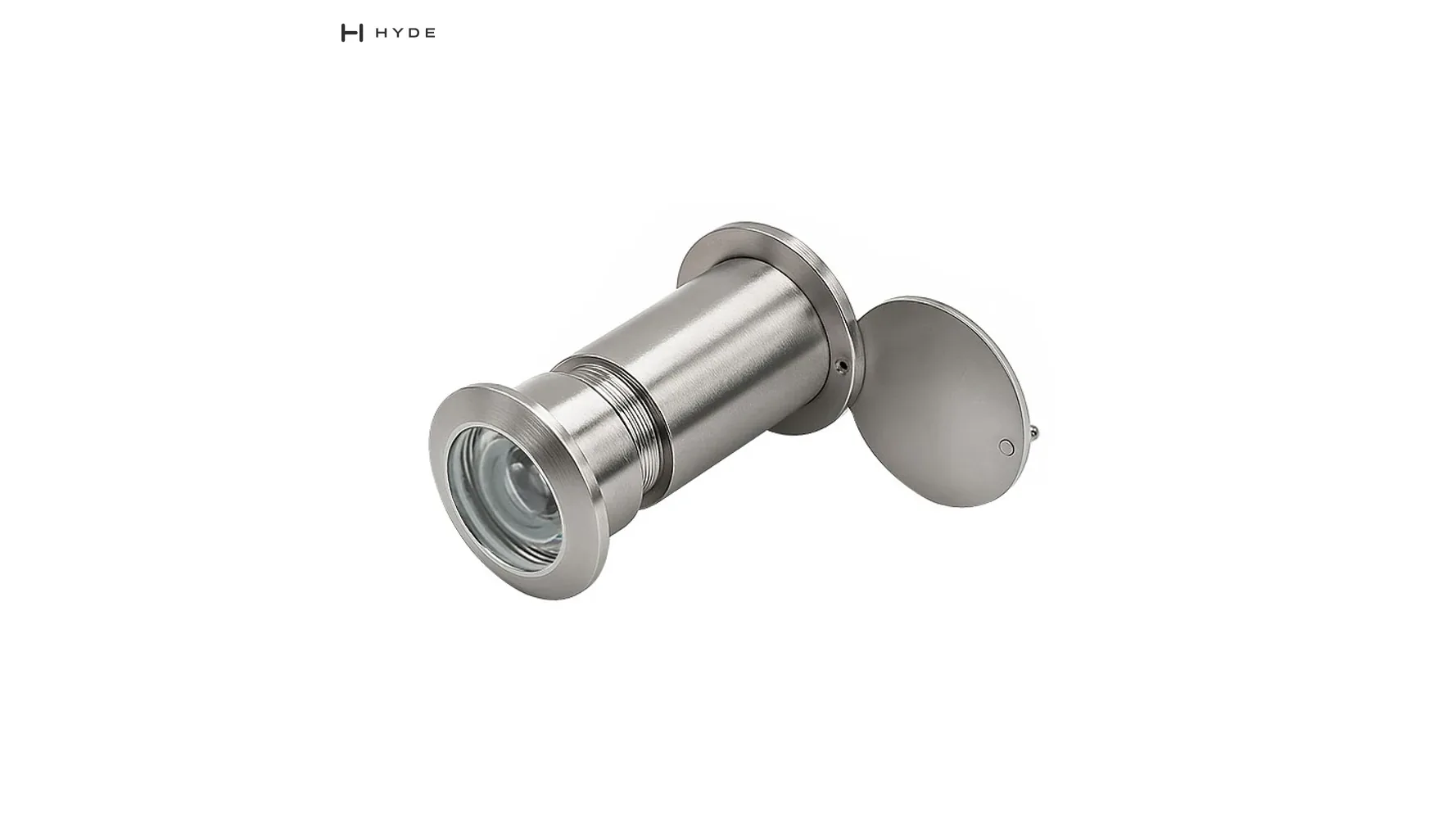

Falls Sie nach DV08 gesucht haben: Der einfache Datensatz DV08 nennt als Material Messing oder Zinklegierung sowie die Oberflächen, veröffentlicht aber keine Maße. DV08 SN ist der Datensatz mit den Werten: 28 mm Durchmesser, 60–95 mm Länge, 200° und eine Glaslinse. Die 60–95 mm sind eine Länge. Unser Datensatz rechnet sie nicht in einen Türstärkenbereich um, nennen Sie also bei Ihrer Anfrage die gemessene Türstärke.

Wo er am Flügel sitzt

Ein Spion wird mittig auf der Breite des Flügels montiert, auf Augenhöhe des Bewohners. Wo auch Kinder oder sitzende Nutzer hinaussehen müssen, ist ein zweiter, tieferer Spion eine gängige Lösung. Er kommt nicht in den Rahmen und nicht nahe an die Schlosskante und sollte dieselbe Oberfläche haben wie die übrigen Beschläge an dieser Tür.

Was in die Bestellung gehört

Eine Position pro Türstärke, nicht eine Position pro Modell. Jede Position sollte die gemessene Stärke am Loch nennen, das Modell, den Hülsendurchmesser, die Längenausführung oder den Türstärkenbereich, den Blickwinkel, Linse und Abdeckung sowie die Oberfläche. Eingangstüren und Innentüren im selben Projekt unterscheiden sich oft in der Stärke. Teilen sie sich eine Bestellposition, passt ein Teil der Lieferung nicht.

Folgendes veröffentlichen unsere Datensätze nicht: den Blickwinkel des DV04, einen Türstärkenbereich für DV08 SN getrennt von seiner Länge 60–95 mm, ein Bohrmaß für die 28-mm-Modelle und welcher Durchmesser bei DV05, DV06, DV09 und DV11 zu welchem Winkel oder Bereich gehört. Wenn einer dieser Punkte Ihre Bestellung entscheidet, fordern Sie den Wert schriftlich an, bevor die Türen gebohrt werden.
