Fallenschutzblech, Zylinderschutz und Sicherheitsband: drei Teile gegen Aufhebeln

Ein Fallenschutzblech, ein Zylinderschutz und ein Sicherheitsband sichern je eine Stelle der Tür, die das Schloss selbst ungeschützt lässt. Das Fallenschutzblech deckt den Spalt an der Schlossseite ab, durch den eine Klinge oder ein Brecheisen die Falle erreicht. Der Zylinderschutz deckt das äußere Ende des Zylinders ab, also den einen Teil des Schlosses, der von außen zugänglich sein muss. Das Sicherheitsband kümmert sich um die Bandseite, an der eine nach außen öffnende Tür ihre Bandrollen und Stifte zeigt. In unserem Sortiment sind das das Fallenschutzblech HY-0SS, der Zylinderschutz XF-1 und das Sicherheitsband 6*3*3mm.

Keines dieser Teile ersetzt ein gutes Schloss, und keines macht aus einer Tür eine klassifizierte Sicherheitstür. Jedes verschließt einen bequemen Weg am Schloss vorbei. Welche davon eine Tür braucht, hängt zuerst von ihrer Öffnungsrichtung ab. Dort fangen wir an.

Die Öffnungsrichtung entscheidet das meiste

Eine nach innen öffnende Tür schließt gegen einen Anschlag am äußeren Teil der Zarge. Von außen gesehen liegt das Türblatt hinter diesem Anschlag, und der Anschlag deckt den Spalt an der Schlossseite größtenteils ab. Die Falle ist schwer zu erreichen, ohne zuerst an der Zarge vorbeizukommen, und die Bänder sitzen innen.

Bei einer nach außen öffnenden Tür ist es umgekehrt. Ihr Blatt schließt bündig mit der Außenseite der Zarge, der Anschlag liegt dahinter. Der Spalt zwischen Türkante und Zarge liegt also außen, und in ihm sitzt die Falle. Auch die Bänder zeigen nach außen, Rollen und Stifte gut sichtbar. Deshalb werden Fallenschutzbleche für nach außen öffnende Türen gebaut, und deshalb zählt die Bandsicherung an genau diesen Türen am meisten. Nach außen öffnende Türen sind an Gewerbebauten häufig, weil Ausgangstüren dort oft in Fluchtrichtung aufschlagen.

Teil 1: das Fallenschutzblech HY-0SS

Ein Fallenschutzblech ist eine Platte, die an der Schlossseite auf die Außenfläche einer nach außen öffnenden Tür montiert wird. Sie ist so breit, dass sie bei geschlossener Tür die Zarge überdeckt. Damit ist der Spalt zu: Eine Klinge, eine Karte oder ein Brecheisen erreicht die Falle nicht und findet zwischen Türkante und Zarge am Schloss keinen Ansatzpunkt.

HY-0SS ist veröffentlicht als Platte aus Edelstahl 304 in Edelstahl matt, für nach außen öffnende Türen, mit der Funktion Aufhebelschutz und einer Konstruktion, die die Falle vollständig abdeckt. Befestigt wird es mit Schrauben, Schrauben aus Edelstahl 304 liegen bei. Unser Datensatz nennt als Entwicklungsmarkt Australien und als Einsatz Wohn- und Gewerbebau.

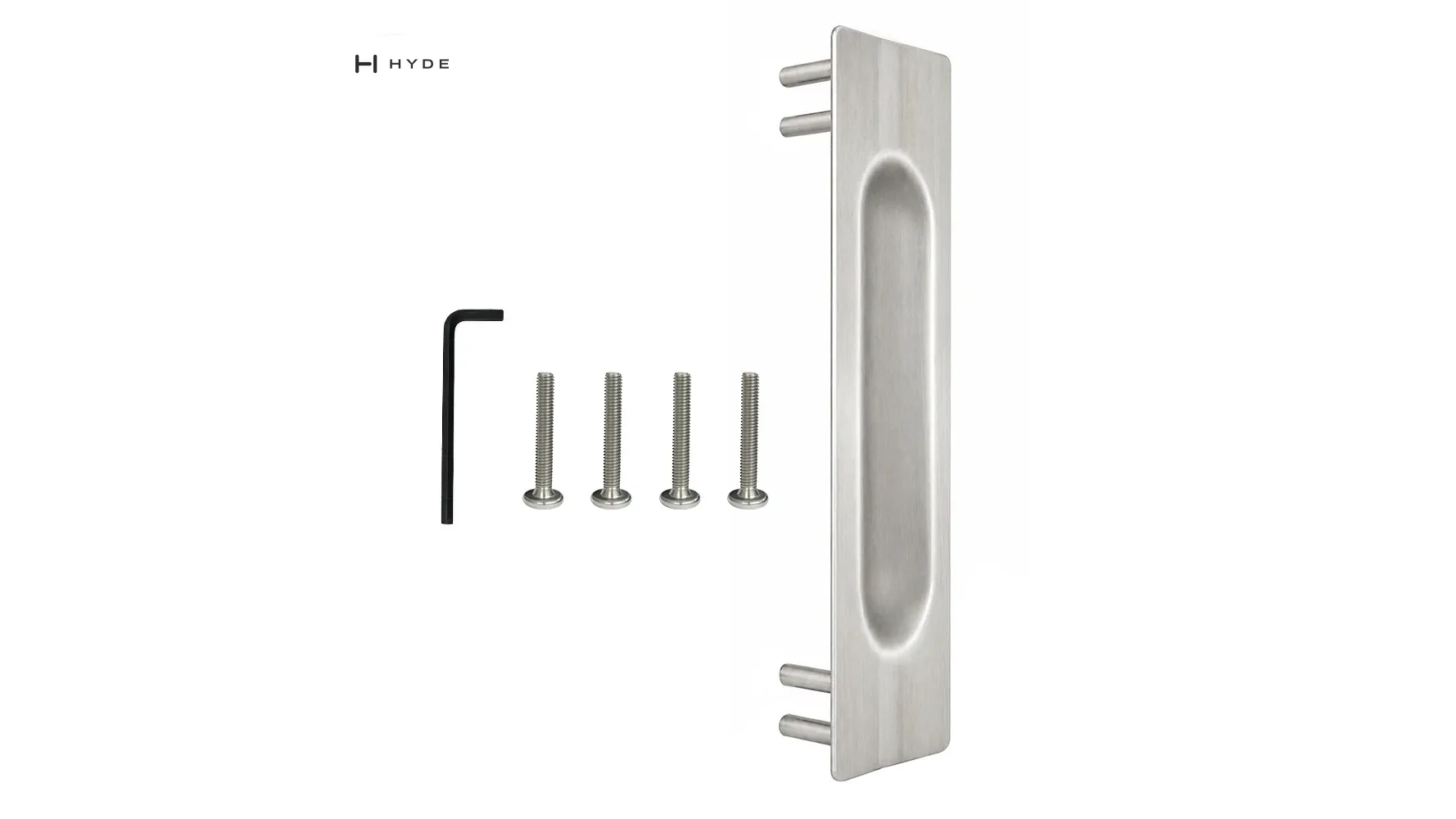

Die Katalogfotos zeigen die Befestigung. Auf der Rückseite der Platte stehen vier Gewindebolzen, je zwei nahe jedem Ende, dazu kommen vier Innensechskantschrauben und ein Inbusschlüssel. Die Bolzen gehen durch die Tür, die Schrauben werden von innen in sie eingedreht. Auf der Außenseite bleibt so kein Schraubenkopf, an dem man ansetzen könnte. Genau darum geht es bei dieser Konstruktion: Ein Schutzblech, das von außen mit Schrauben auf der Fläche gehalten wird, lässt sich einfach abschrauben.

Die Abmessungen der Platte stehen auf der Maßzeichnung auf der Produktseite. Für welche Türdicken die Befestigung passt, steht aber nicht in unserem Datensatz. Nennen Sie die Türdicke in der Anfrage, dann wird die Länge der Befestigung für Ihre Türen bestätigt und nicht angenommen.

Drei Prüfungen, bevor ein Schutzblech montiert wird. Es muss an der Drückerrosette und am Zylinder vorbeigehen, also prüfen Sie seine Lage gegen das Dornmaß des Schlosses und den verwendeten Beschlag. Es muss bei geschlossener Tür flach auf Türfläche und Zargenfläche liegen; ein Blech, das auf einer erhabenen Zargenprofilierung aufliegt, klemmt. Und an einer Feuerschutztür ist jede Bohrung durch das Türblatt eine Änderung an einer geprüften Konstruktion. Fragen Sie deshalb den Verantwortlichen für den Brandschutz der Tür, bevor jemand bohrt.

Teil 2: der Zylinderschutz XF-1

Der Zylinder ist der eine Teil des Schlosses, der von außen erreichbar sein muss, weil dort der Schlüssel hineingeht. Sein freiliegendes Ende ist deshalb die Stelle, an der ein Angreifer greift, bohrt oder hebelt. Ein Zylinderschutz ist ein gehärteter Schutz, der außen um den Zylinder montiert wird, sodass ein Werkzeug zuerst auf den Schutz trifft und erst dann auf den Zylinder.

XF-1 ist veröffentlicht als gehärteter Stahl mit HRC58, als Bohr- und Aufhebelschutz für den Zylinder, mit verdeckter innenliegender Befestigung über eine Durchgangsschraube, für Panzer-, Sicherheits- und Eingangstüren. Als Oberflächen sind PVD, matt, poliert und antik gelistet, in Gold, Chrom, Schwarz und Bronze. Unser Beitrag zum Profilzylinder-Sortiment erklärt bereits, warum Härte und Durchgangsschraube zählen und wie die Bautiefe eines Schutzes die Zylinderlänge beeinflusst. Hier deshalb zwei Punkte, die dort nicht stehen.

Erstens: XF-1 ist ein Schutz, kein Zylinder. Der Zylinder wird separat bestellt. Die Produktseite steht zwischen den Schließzylindern, und ihr Hauptbild ist als Zylinder beschriftet. So bestellt man leicht das Falsche. Die Katalogfotos zeigen die Teile einzeln: einen runden Körper mit Öffnung für das Europrofil, einen separaten Stahleinsatz und eine kleine Kappe.

Zweitens: XF-1 schützt den Zylinder und sonst nichts. Für den Spalt an der Falle tut er nichts, und er ändert den Zylinder dahinter nicht. Die gehärtete Front ist neu, die Schließsicherheit des Zylinders bleibt, was sie vorher war. An einer nach außen öffnenden Tür mit Zylinderschloss verschließen Fallenschutzblech und Zylinderschutz zwei verschiedene Wege, und das eine ersetzt das andere nicht. Die Außenmaße von XF-1 und die Türdicken, für die seine Durchgangsschraube passt, sind nicht veröffentlicht. Nennen Sie in der Anfrage Türdicke und Zylinderprofil.

Teil 3: das Sicherheitsband 6*3*3mm

An einer nach außen öffnenden Tür liegen die Bandrollen außen. Lassen sich die Stifte heraustreiben oder die Rollen durchtrennen, kann das Türblatt auf der Bandseite ausgehoben werden, während das Schloss verschlossen bleibt. Dagegen gibt es zwei übliche Lösungen. Ein gesicherter Bandstift ist so gehalten, dass er sich bei geschlossener Tür nicht herausschlagen lässt. Sicherungszapfen sind feste Zapfen auf einem Bandlappen, die beim Schließen in eine passende Bohrung im anderen Lappen greifen. So bleibt die Türkante mit der Zarge verbunden, auch wenn die Rolle fehlt. Separate Bandseitensicherungen in der Türkante erfüllen dieselbe Aufgabe.

Unser Band 6*3*3mm ist veröffentlicht als Sicherheits-Scharnierband aus Edelstahl 201 oder 304, 3 mm dick, mit 180 Grad Öffnungswinkel und einer Merkmalszeile, die lautet: Aufhebelschutz, Diebstahlschutz, verstärkt, schwere Ausführung. Gelistet ist es für Holztüren, mit den Oberflächen AB, AC, PB, SB, SS, SP und SC, weitere auf Anfrage. Der Modellname ist die veröffentlichte Größe, 6*3*3mm. Größe und Dicke sind beide als anpassbar gekennzeichnet.

Was der Datensatz nicht sagt: worin der Aufhebelschutz besteht. Ob dieses Band Sicherungszapfen hat, ist beim Werk angefragt und wird geklärt. Ob sein Stift herausnehmbar ist, ist ebenfalls nicht veröffentlicht. Die Größenangabe nennt auch nicht die Einheit jeder Zahl, also bestätigen Sie Länge und Breite der Lappen anhand einer Zeichnung. Solange diese Antworten nicht schriftlich vorliegen, schreiben Sie es nicht wegen seines Namens als Band mit Sicherungszapfen oder mit festem Stift aus. Braucht Ihre Tür Zapfen oder feste Stifte, schreiben Sie diese Anforderung in die Anfrage. Dann kommt die Antwort für Ihren Auftrag schriftlich zurück.

Die drei Teile im Vergleich

Lesen Sie die Tabelle quer, nicht von oben nach unten. An einer nach außen öffnenden Tür mit Zylinderschloss decken die drei Teile drei verschiedene Wege ab, und eine Tür ist nur so schwer zu öffnen wie ihr leichtester Weg. An einer nach innen öffnenden Tür deckt der Zargenanschlag den Spalt an der Falle schon weitgehend ab, und die Bänder sitzen innen. Freiliegend ist dann meist nur das Zylinderende, und der Zylinderschutz ist das Teil, das sich dort lohnt.

Was in die Anfrage gehört

Für alle drei Teile entscheiden dieselben wenigen Angaben über die Passung: Öffnungsrichtung und DIN-Richtung der Tür; Türmaterial und Türdicke; Schlossart, Dornmaß und Zylinderprofil; die gewünschte Oberfläche, damit alle drei Teile zusammenpassen; die Zahl der Bänder je Türblatt; und ob die Tür eine Feuerschutztür ist. Ein Foto der Schlossseite, von außen bei geschlossener Tür aufgenommen, beantwortet mehrere dieser Fragen auf einmal.

Was diese Teile nicht beanspruchen

Einbruchhemmung wird an einem kompletten Türelement geprüft, mit Zarge, Türblatt, Schloss und Beschlag zusammen; in Europa regelt das EN 1627. Ein einzelnes Zubehörteil trägt eine solche Klasse nicht für sich allein, und keines dieser drei Teile ist mit einer Klassifizierung oder mit einer Widerstandszeit gegen Angriffe veröffentlicht. Jedes nimmt einen bequemen Weg am Schloss vorbei weg. Was das wert ist, hängt vom Rest der Tür ab.

Die Schließseite der Zarge, in die Falle und Riegel greifen, ist ein eigenes Thema und wird an anderer Stelle behandelt. Dieser Beitrag endet am Türblatt, am Zylinder und am Band.
