공공시설 도어 하드웨어의 내구성 수치: 사이클 시험과 등급 읽는 법

도어 하드웨어의 내구성 수치는 어떤 표준에서 받았는지, 그 표준에서 어떤 등급이나 분류를 받았는지를 밝힐 때만 비교할 수 있습니다. "ANSI/BHMA A156.2 Grade 1"과 "EN 1906 내구성 등급 7"은 시험 결과이며, 각각 정해진 사이클, 하중, 합격 기준이 뒤에 있습니다. "200,000사이클"만 적힌 것은 누군가가 보고한 횟수일 뿐이며, 어느 쪽과도 순위를 비교할 수 없습니다.

학교, 병원, 사무실에서는 여기서 실무 규칙이 나옵니다. 수준은 통행량과 사용자가 얼마나 조심해서 쓰는지를 보고 개구부마다 정합니다. 도어 스케줄에는 사이클 수가 아니라 표준과 등급을 적습니다. 그다음 모든 공급업체에 그 주장의 근거가 되는 보고서를 요청합니다. 표준, 시험기관, 날짜, 시료, 합격 기준입니다. 숫자만 내놓는 공급업체는 무언가가 몇 번 움직였는지를 말했을 뿐, 합격했는지는 말하지 않은 것입니다.

1사이클로 세는 것

락이나 래치에서 1사이클은 한 번의 완전한 동작입니다. 노브나 레버가 래치를 완전히 끌어들일 만큼 돌아갔다가 돌아오고, 래치가 다시 튀어나옵니다. 도어 클로저에서는 정해진 각도까지 한 번 열고 한 번 제어된 속도로 닫는 것입니다. 패닉 엑시트 디바이스에서는 바나 패드를 한 번 눌러 래치를 끌어들였다가 놓는 것입니다. 표준이 키도 시험하는 경우 키 조작은 따로 셉니다.

횟수는 조건을 감춥니다. 시험 장치는 래치를 스트라이크 쪽으로 미는 하중을 걸거나 걸지 않고, 빠르게 또는 느리게, 핸들을 스토퍼까지 돌리거나 래치가 빠질 만큼만 돌리면서 락을 반복 작동시킬 수 있습니다. 각 표준은 이 조건을 정하고, 마지막에 무엇이 여전히 성립해야 하는지도 정합니다. 래치가 여전히 들어가는지, 레버가 여전히 수평으로 돌아오는지, 유격과 작동 토크가 한계 안에 있는지, 갈라진 곳이 없는지입니다. 이 중 하나만 바꿔도 같은 횟수가 다른 시험을 가리키게 됩니다.

ANSI/BHMA A156 등급

ANSI/BHMA는 A156 시리즈에서 제품군마다 별도의 표준을 두며, 대부분을 Grade 1, 2, 3으로 나눕니다. Grade 1이 가장 엄격합니다. A156.2는 보어드 락과 프리어셈블드 락, 즉 원통형 락 제품군을 다룹니다. A156.13은 모티스 락, A156.3은 패닉 엑시트 디바이스, A156.4는 도어 클로저, A156.1은 버트 경첩을 다룹니다.

이 수치는 한 도어 하드웨어 제조사가 공개한 표준 요약에서 가져온 것이며, 표준은 개정되므로 사양서가 인용하는 판과 대조해 확인하십시오. Grade 2와 Grade 3은 제품군마다 더 낮은 횟수를 요구합니다. 공개된 요약들이 이 낮은 수치에서 모두 일치하지는 않으므로, 도표가 아니라 표준 원문에서 가져오십시오.

놓치기 쉬운 점이 두 가지 있습니다. 한 표준의 Grade 1은 다른 표준의 Grade 1과 같지 않습니다. Grade 1 클로저와 Grade 1 락은 서로 다른 시험 장치에서 서로 다른 횟수로 시험합니다. 또 사이클 시험은 등급을 이루는 시험 가운데 하나일 뿐입니다. A156.2는 치수, 작동, 강도, 보안 시험도 정하고 있어, 사이클 수를 채웠더라도 나머지 시험에 합격하지 못한 락은 등급을 받은 것이 아닙니다.

유럽의 분류

유럽 표준은 등급을 매기기보다 분류합니다. 각 제품에는 여러 자리로 된 코드가 붙고, 그중 한 자리가 내구성입니다. 이 숫자는 그것이 나온 표준과 함께 있을 때만 의미가 있습니다.

공공시설 공사에서는 첫째 자리도 내구성 자리만큼 중요합니다. EN 12209와 EN 1906은 모두 사용 범주로 시작하는데, 이는 문이 얼마나 자주 쓰이고 사용자가 얼마나 조심하는지를 단계로 나눈 것입니다. 최상위 범주는 공공이 쓰는 문, 사용자가 조심할 동기가 거의 없고 오용 가능성이 실제로 있는 문을 위한 것입니다. 내구성 등급은 높지만 사용 범주가 낮은 핸들은 조심해서 쓰는 문에서나 오래가는 핸들입니다.

도어 클로저에서는 모든 EN 1154 클로저가 같은 등급을 가지므로 내구성 자리로 제품을 구분할 수 없습니다. 선택은 파워 사이즈와 사용 범주 사이에서 합니다. 패닉 엑시트 디바이스에서는 등급 6이냐 7이냐가 정해야 할 사항이며, 붐비는 학교나 병원 동선이 등급 7이 제값을 하는 곳입니다. 유럽식 숫자를 미국 등급으로, 또는 그 반대로 환산하지 마십시오. 횟수가 우연히 같더라도 제품, 시험 장치, 합격 기준이 다릅니다.

숫자만 있는 "200,000사이클"에 순위를 매길 수 없는 이유

표준이 붙지 않은 수치는 위의 질문에 하나도 답하지 않습니다. 무엇을 반복 작동시켰는지(락 세트 전체인지 핸들만인지), 어떤 시험 장치에서, 래치에 어떤 하중을 걸고, 어떤 속도로 했는지, 그리고 횟수에 도달했을 때 무엇이 여전히 작동해야 했는지. 강도 시험이나 보안 시험을 했는지조차 알려 주지 않습니다. 이것은 양쪽으로 작용합니다. 어떤 등급의 요구치와 같은 수치라고 해서 제품이 그 등급에 드는 것은 아니며, 요구치보다 낮은 수치라고 해서 불합격하리라는 증거도 아닙니다. 정확한 읽기는 이렇습니다. 제조사가 밝힌 수치, 시험 조건은 제시되지 않음.

공급업체에 물어볼 것

"표준에 따라 시험하지 않았다"는 답은 쓸 수 있는 답입니다. 그 제품을 등급이 지정되지 않은 곳에 쓰거나, 사양에 넣기 전에 시험을 받게 하라는 뜻이기 때문입니다. 쓸 수 없는 것은 질문에 답한 것처럼 내놓은 숫자입니다. 인증서 자체, 그 적용 범위와 등록 내역을 확인하는 것은 별도의 단계이며, 하드웨어 인증서 검증에 관한 저희 글에서 다룹니다.

어느 개구부에 어느 수준이 필요한가

표보다 우선하는 규칙이 하나 있습니다. 많은 접근성 규정은 꽉 쥐거나 손목을 비틀지 않고 조작할 수 있는 도어 하드웨어를 요구하며, 그 규정이 적용되는 문에는 노브를 쓸 수 없습니다. 트림을 고르기 전에 규정을 확인하십시오.

저희 헤비듀티 원통형 락의 위치

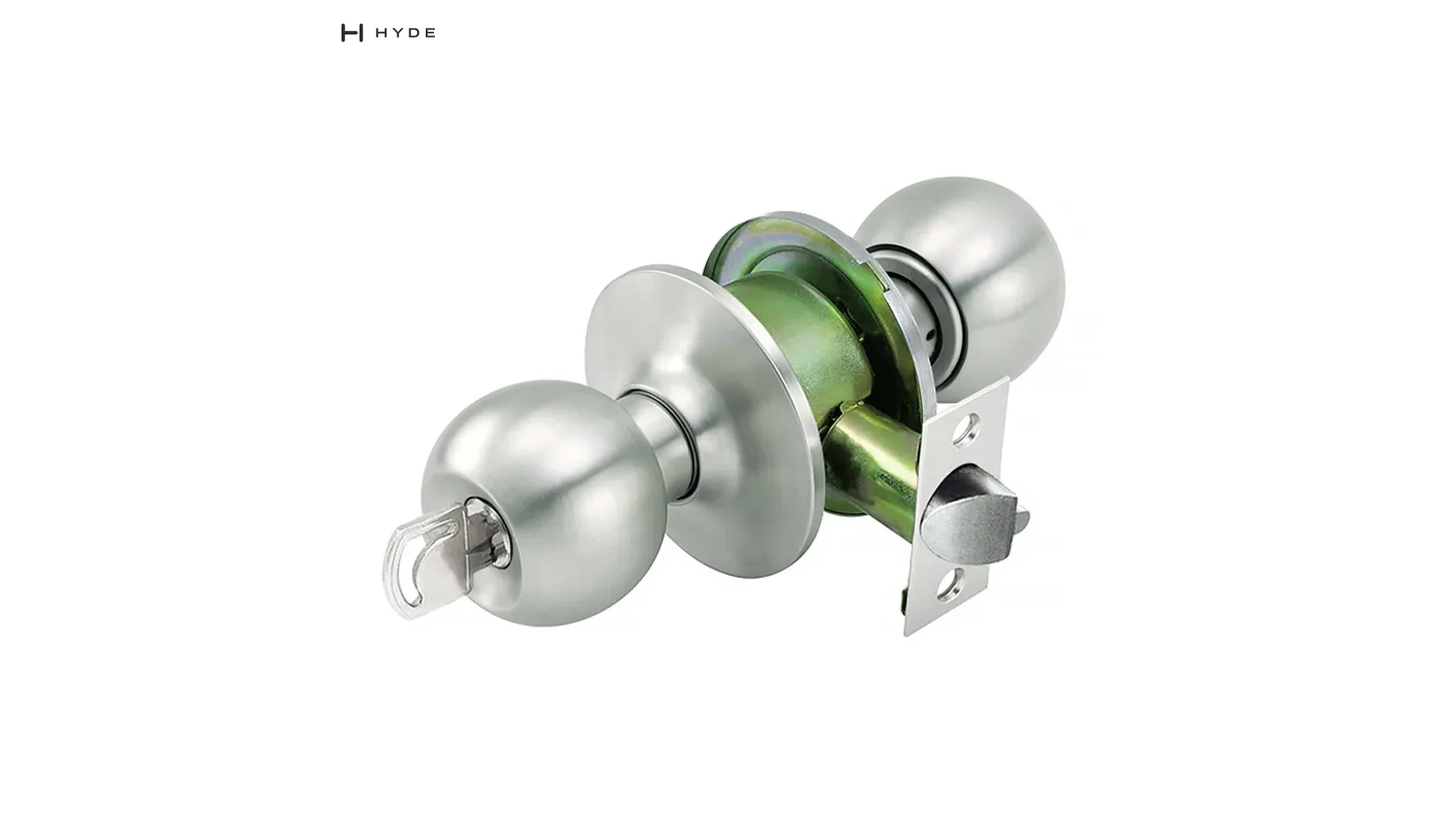

5870 SSET와 5831 SSET는 새틴 스테인리스 마감(US32D)의 스테인리스강 헤비듀티 원통형 락으로, 바깥쪽에 키가 있는 출입문 기능, 솔리드 스틸 섀시와 래치 케이스, 키가 있는 기능에는 데드로킹 래치를 갖추었습니다. 5831 SSET는 백셋을 60, 70, 80, 90 mm로 조정할 수 있고 두께 35~50 mm의 문에 맞습니다. 5807 SSCR과 5807 SSR은 스테인리스강 304/201 소재의 교실용·창고용 기능 제품으로, 두께 35~45 mm의 문용입니다. 네 제품 모두 노브 락이며, 여기서는 등급 문제의 답이 아니라 하드웨어 유형의 예로 등장합니다.

저희는 이 제품들 가운데 어느 것에도 BHMA 등급이나 EN 분류를 공표하지 않으며, 이 페이지의 어떤 내용도 그렇게 읽어서는 안 됩니다. 제품 페이지에 사이클 수명 수치가 있더라도 그 수치는 표준, 시험 장치, 하중, 합격 기준을 밝히지 않습니다. 다른 공급업체의 숫자와 마찬가지로 위의 질문을 적용하시고, 제출 자료에 적기 전에 저희에게 문의하십시오.
