Haltegriffe und Klappsitze für die Dusche: Durchmesser, Wandabstand und Länge, und was Barrierefreiheits-Vorschriften messen

Ein Haltegriff wird über vier Maße ausgeschrieben: den Außendurchmesser des Rohrs, den lichten Abstand zwischen Rohr und Wand, die Länge und die Montagehöhe. Ein Klappsitz für die Dusche fügt zwei weitere hinzu: die Höhe des Sitzes über dem Boden und wie weit seine Vorderkante von der Wand absteht. Barrierefreiheits-Vorschriften, darunter die US-amerikanischen 2010 ADA Standards for Accessible Design und das englische Approved Document M, sind um genau diese Maße herum geschrieben, ergänzt um eine Festigkeitsanforderung und die Regel, dass sich der Griff in seinen Befestigungen nicht drehen darf.

Dieser Artikel erklärt als allgemeines Wissen, was diese Vorschriften messen, und stellt dann unsere eigenen veröffentlichten Werte daneben. Wir behaupten nicht, dass einer unserer Haltegriffe oder Sitze ADA, Approved Document M oder einer anderen Vorschrift entspricht. Beim Durchmesser ist die Antwort in unseren eigenen Zeichnungen deutlich zu sehen: Der Winkelgriff BH03 hat ein 25-mm-Rohr, ebenso eine der beiden Optionen des BH01. Der ADA-Mindestaußendurchmesser für einen runden Haltegriff beträgt 1-1/4 Zoll, also 32 mm; diese beiden liegen daher außerhalb.

Die Maße, um die herum die Vorschriften geschrieben sind

Ein Haltegriff hält kein Handtuch. Er hält einen Menschen, der sich auf ein WC setzt, sich aus der Wanne hochzieht oder einen Ausrutscher abfängt, und die Last kommt plötzlich und aus jeder Richtung. Deshalb sagen die Vorschriften nichts zur Optik und viel zu Rohr, Abstand und Befestigung. Der Durchmesser entscheidet, ob eine Hand den Griff umschließen kann: Ein zu dünnes Rohr konzentriert die Last auf Handfläche und Finger, ein zu dickes kann eine schwache oder arthritische Hand nicht greifen. ADA Abschnitt 609.2.1 legt den Außendurchmesser eines runden Haltegriffs auf mindestens 1-1/4 Zoll und höchstens 2 Zoll fest, also 32 bis 51 mm.

Der Wandabstand entscheidet, was mit dem Arm geschieht. ADA Abschnitt 609.3 bestimmt, dass der Raum zwischen Wand und Haltegriff 1-1/2 Zoll (38 mm) betragen soll. Das ist ein einzelner Wert, kein Bereich. Ein kleinerer Abstand klemmt die Knöchel ein; ein größerer lässt bei einem Sturz einen Unterarm zwischen Griff und Wand rutschen, wo er eingeklemmt werden oder brechen kann.

Die Höhe wird bis zur Oberkante der Grifffläche gemessen. ADA Abschnitt 609.4 sieht Haltegriffe waagerecht vor, 33 bis 36 Zoll (840 bis 915 mm) über dem fertigen Fußboden; für Griffe an der Badewanne gelten eigene Werte. Länge und Position werden je Sanitärobjekt festgelegt. Neben einem WC verlangt Abschnitt 604.5.1 einen Griff an der Seitenwand von mindestens 42 Zoll (1065 mm) Länge, der höchstens 12 Zoll (305 mm) von der Rückwand beginnt und mindestens 54 Zoll (1370 mm) von ihr entfernt reicht. Abschnitt 604.5.2 verlangt einen Griff an der Rückwand von mindestens 36 Zoll (915 mm) Länge, der auf einer Seite der WC-Mittelachse mindestens 12 Zoll (305 mm) und auf der anderen mindestens 24 Zoll (610 mm) weit reicht.

Festigkeit und Verdrehung schließen die Liste ab. Abschnitt 609.8 verlangt, dass die zulässigen Spannungen nicht überschritten werden, wenn an einem beliebigen Punkt senkrecht oder waagerecht eine Kraft von 250 lbf (1112 N) wirkt, und nennt dabei neben dem Griff auch Befestigungsmittel, Montageelement und tragende Konstruktion. Abschnitt 609.6 bestimmt, dass sich der Griff in seinen Befestigungen nicht drehen darf. Beides sind Aussagen über die montierte Baugruppe, nicht über das Rohr allein.

Approved Document M und andere nationale Vorschriften

In England regelt Approved Document M die Zugänglichkeit von Gebäuden, mit BS 8300 als ausführlicherer Planungsnorm dahinter. Seine Anordnung für ein barrierefreies WC ist nicht die der ADA: Unter anderem verwendet sie auf der offenen Seite des WC einen klappbaren Stützgriff. Brasilien hat die ABNT NBR 9050, und die meisten lateinamerikanischen Länder haben eigene nationale Regeln. Die Werte in diesen Dokumenten haben wir für diesen Artikel nicht geprüft, deshalb zitieren wir keine davon. Entnehmen Sie sie der aktuellen Ausgabe und gehen Sie nicht davon aus, dass ein nach einer ADA-Zeichnung gewählter Griff zu einem britischen oder brasilianischen Projekt passt, oder umgekehrt.

Unsere veröffentlichten Werte neben diesen Maßen

Unsere Produktdatensätze nennen für die festen Griffe Länge, Rosettengröße und Oberfläche. Rohrdurchmesser und Ausladung von der Wand stehen nur auf den Maßzeichnungen der jeweiligen Produktseite. Die Tabelle nennt beides und sagt, wo ein Wert nicht veröffentlicht ist.

Zum Durchmesser: BH03 und die 25-mm-Option des BH01 liegen unter dem ADA-Minimum von 32 mm und sollten für ein Projekt, das ADA erfüllen muss, nicht angeboten werden. BH02 und die 32-mm-Option des BH01 liegen am unteren Ende des ADA-Bereichs. 1-1/4 Zoll sind 31,75 mm, ein nominelles 32-mm-Rohr übertrifft das also nur um den Bruchteil eines Millimeters, und es lohnt sich, den tatsächlichen Durchmesser eines Musters zu messen, bevor der Griff in eine Bemusterungsunterlage geht. Die Zeichnung des BH01 zeigt beide Durchmesser bei 300 mm Länge; für die anderen Längen sagt der Datensatz nicht, welche Durchmesser angeboten werden, fragen Sie also nach.

Zum Wandabstand: Keine unserer Zeichnungen bemaßt den Abstand selbst. Sie geben die gesamte Ausladung von der Wandfläche bis zur Außenseite des Rohrs an. Zieht man den Rohrdurchmesser ab, ergibt sich ein rechnerischer Abstand von etwa 50 mm bei den 25-mm-Rohren, 53 mm beim BH02 und 58 mm beim 32-mm-BH01. Jeder dieser Werte ist größer als die 38 mm der ADA. Betrachten Sie das als Rechnung aus den Zeichnungen, nicht als gemessenen Wert, und prüfen Sie es an einem Muster, aber setzen Sie den ADA-Abstand nicht voraus.

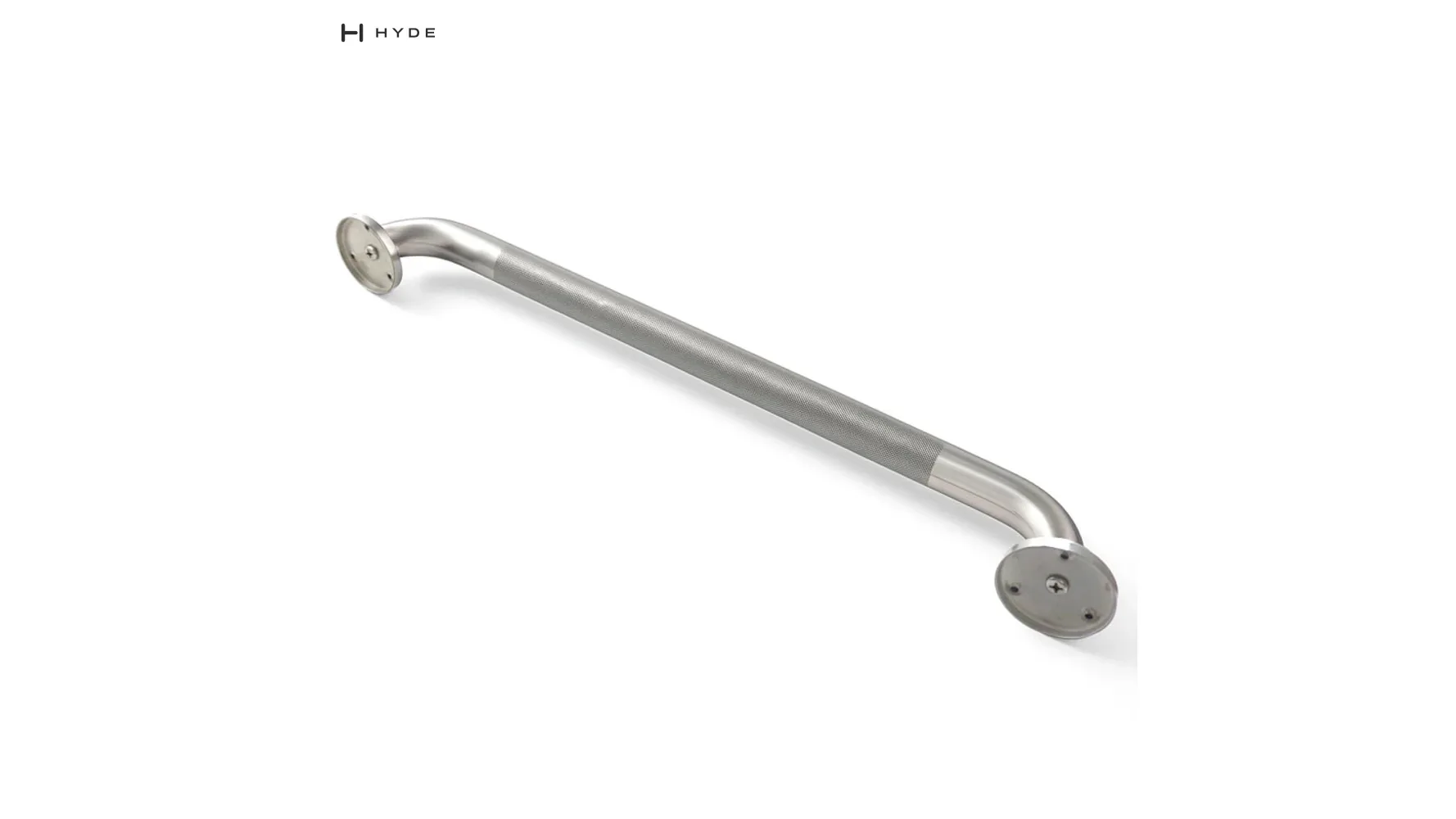

Zur Länge: Die längste veröffentlichte gerade Länge beträgt 1000 mm, und der ADA-Wert für die Seitenwand neben einem WC liegt bei 1065 mm. Der Datensatz sagt nicht, ob unsere Nennlänge zwischen den Rosettenmitten oder über alles gemessen wird, daher würden wir für diese Position mit keinem unserer geraden Griffe rechnen. Der ADA-Wert für die Rückwand von 915 mm liegt im veröffentlichten Bereich. Alle drei festen Griffe sind aus Edelstahl, matt (SSS) oder poliert (PSS). Der gerändelte Mittelteil des BH02 gibt einer nassen Hand mehr Halt; BH01 und BH03 sind über ihre ganze Länge glattes Rohr. Die Stahlsorte nennt der Datensatz nicht.

Winkelgriffe und Stützklappgriffe

BH03 ist ein Winkelgriff, laut Zeichnung 415 mm über alles mit einem 225 mm langen Schenkel. Winkelgriffe werden neben einer Wanne oder einem WC verwendet, wo sich der Nutzer gleichzeitig nach oben und nach vorn zieht, und viele empfinden sie für diese Bewegung als leichter als einen waagerechten Griff. ADA Abschnitt 609.4 sieht Haltegriffe aber waagerecht vor; ein Winkelgriff ist also nicht der Griff, den die ADA-Anordnung am WC verlangt, und mit seinem 25-mm-Rohr liegt BH03 zudem außerhalb des ADA-Durchmesserbereichs. Er ist ein Griff für ein privates Bad oder für ein Projekt, dessen Vorschriften keine ADA-Maße verlangen.

Ein Stützklappgriff wird an der Wand hinter dem WC auf dessen offener Seite befestigt und klappt an die Wand hoch, wenn jemand vom Rollstuhl umsetzt. BH56 ist ein einfacher Griff, schwarz auf einer weißen Halterung; BH57 hat eine doppelte Stange. Keiner der beiden Datensätze nennt bisher Maße, Oberflächenoptionen oder einen Lastwert; beide vermerken, dass die Maße mit dem Werk abgestimmt werden, und wir werden gemessene Werte statt einer Schätzung liefern. Ob ein Stützklappgriff einen festen Seitenwandgriff ersetzen kann, ist eine Vorschriftenfrage mit unterschiedlichen Antworten: Die ADA-Anordnung am WC baut auf festen Griffen an Seiten- und Rückwand auf, während die englische Anordnung standardmäßig einen klappbaren Griff vorsieht. Klären Sie, welche Vorschrift gilt, bevor Sie zwischen festem Griff und Stützklappgriff wählen, nicht danach.

Klappsitze für die Dusche: BH55

Für Duschsitze legt ADA Abschnitt 610.3 die Sitzhöhe auf 17 bis 19 Zoll (430 bis 485 mm) über dem Badezimmerboden fest. Bei einem rechteckigen Sitz liegt nach Abschnitt 610.3.1 die Hinterkante höchstens 2-1/2 Zoll (64 mm) von der Sitzwand entfernt und die Vorderkante 15 bis 16 Zoll (380 bis 405 mm) davon. Wo in einer bodengleichen Dusche ein Sitz vorgesehen ist, muss er klappbar sein, und der Sitz unterliegt nach Abschnitt 610.4 derselben Lastanforderung von 250 lbf (1112 N) wie ein Haltegriff. In einer bodengleichen Dusche mit Sitz kommt nach Abschnitt 608.3.2 kein Haltegriff über den Sitz.

BH55 ist ein wandmontierter Klappsitz mit weißer Sitzfläche und verchromten Halterungen. Sein Datensatz vermerkt, dass die Maße noch mit dem Werk abgestimmt werden. Eine Zeichnung auf seiner Seite zeigt einen quadratischen Sitz von 350 mm, der heruntergeklappt 415 mm von der Wand absteht; trifft das zu, liegt die Vorderkante jenseits des ADA-Werts von 405 mm. Ein Grund mehr, auf bestätigte, gemessene Maße zu warten, bevor der Sitz in eine Zeichnung kommt.

Befestigung, und was vor der Bestellung zu klären ist

Weil die Lastanforderung Befestigungsmittel und tragende Konstruktion einschließt, ist die Wand Teil der Ausschreibung. Ein Haltegriff oder Sitz kommt auf massives Mauerwerk, auf eine in die Ständerwand eingebaute Holz- oder Metallverstärkung oder auf eine verdeckte Befestigung, die sein Hersteller für diese Wand vorgibt. Niemals kommt er auf eine Glastrennwand oder Duschabtrennung, eine Tür oder eine hohle Trennwand, die nur von Kunststoffdübeln gehalten wird. Ein im Set mitgelieferter Dübel ist für massives Mauerwerk gedacht; für Gipskarton ist er keine Befestigung.

Klären Sie vor der Bestellung fünf Dinge schriftlich: welche Vorschrift für das Projekt gilt, falls überhaupt eine; welcher Rohrdurchmesser in der benötigten Länge; Ausladung und Abstand, gemessen an einem Muster; ob die Länge zwischen Rosettenmitten oder über alles angegeben ist; und woraus die Wand an jeder Griffposition besteht, damit die Befestigungen mit den Griffen kommen, statt auf der Baustelle gekauft zu werden. Wir sagen Ihnen lieber jetzt, dass BH03 ein 25-mm-Rohr hat, als dass es bei einer Baustellenabnahme entdeckt wird.
