Pivots hauts et pinces hautes : ce qui tient le haut d'une porte sur pivot de sol

Le haut d'une porte sur pivot de sol est tenu par un tourillon placé exactement sur le même axe vertical que l'arbre du pivot de sol. Sur un vantail bois ou métal, ce tourillon est fourni par un pivot haut fixé dans la traverse haute du dormant et dans le haut du vantail ; sur un vantail en verre sans cadre, il est porté par une pince haute serrée sur l'angle supérieur du verre, soit, pour notre D-1042, un verre de 10–12 mm.

Nos pivots hauts D-3010, D-3011, D-3011A, D-3019 et D-3021 ont un corps en inox 304, sont indiqués pour les portes bois et métal, et leur plus grande cote publiée va de 138 à 180 mm. Chacune de nos pinces hautes pour verre est associée dans sa fiche à un pivot de sol : D-1042 à D-1031, D-1043 à DZ-2031 ou D-1051, D-3017 à D-3015 et D-3018 à D-3016. Les fiches des pivots hauts ne nomment aucun pivot de sol : pour une porte bois ou métal, l'association est donc confirmée à chaque commande.

Pourquoi la ferrure haute est la moitié de la charnière

Un pivot de sol n'est que la moitié basse de la charnière de la porte. Il porte le poids du vantail sur son arbre et commande la fermeture, mais à lui seul il ne peut pas tenir le vantail droit : une porte posée sur un seul point, à son angle inférieur, basculerait. La ferrure haute fournit le second point. L'arbre et le tourillon du haut définissent ensemble la ligne autour de laquelle la porte tourne. Presque tout son comportement en dépend : qu'elle revienne au centre, qu'elle frotte ou non, que le vantail pende d'aplomb. Tout cela suppose que cette ligne soit verticale.

Les deux extrémités ne portent pas les mêmes efforts. Le pivot de sol prend le poids. La ferrure haute n'en prend presque rien, mais elle s'oppose à la tendance du vantail à basculer en s'écartant du côté pivot : un effort latéral qui croît avec la largeur et le poids du vantail, et avec chaque personne qui s'appuie côté poussée. C'est pourquoi la ferrure haute exige un ancrage rigide : une traverse haute structurelle, une traverse acier ou une imposte correctement fixée. Une ferrure haute fixée dans une traverse qui fléchit laisse l'axe bouger à chaque passage, et le pivot de sol ne peut pas le compenser.

Pivot haut ou pince haute : c'est le vantail qui décide

Les vantaux bois et métal reçoivent un pivot haut. Un pivot haut comporte en général une partie fixée dans la traverse haute du dormant et une partie encastrée dans la traverse haute du vantail, reliées par le tourillon : c'est le vantail lui-même qui porte la fixation. Nos cinq fiches de pivots hauts décrivent exactement cet usage : inox 304, types de porte indiqués bois et métal, finition inox satiné ou noir mat. Les catalogues espagnols appellent cette pièce pivote superior ; les catalogues français la présentent comme pivot haut, à côté du pivot de sol posé au sol.

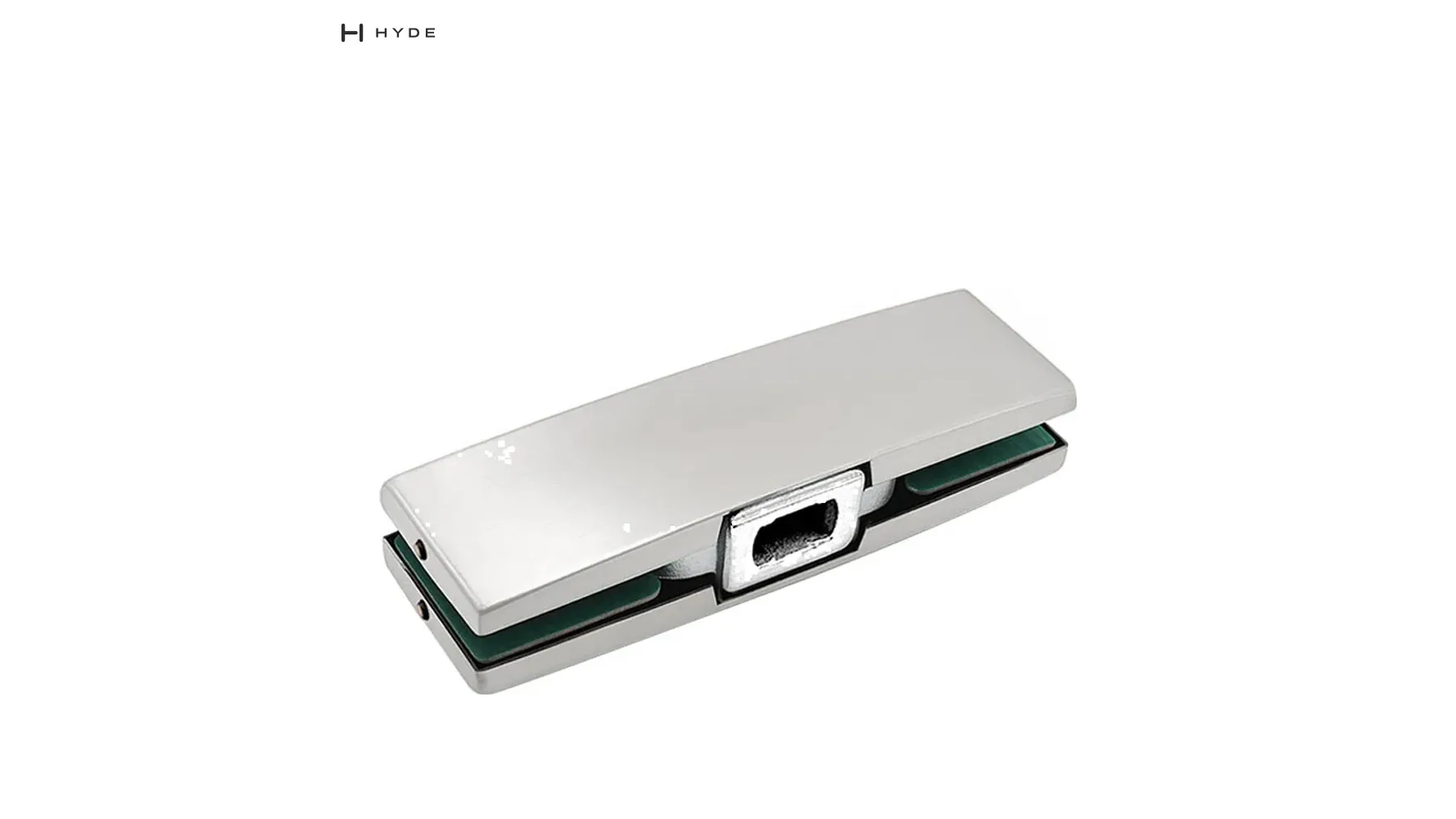

Un vantail en verre sans cadre ne peut pas recevoir de vis. Le verre trempé est découpé et percé avant la trempe, et rien ne peut y être usiné ensuite : chaque ferrure doit donc le serrer. La pince haute est ce serrage : deux plaques qui pincent l'angle supérieur du verre à travers des joints, avec le point de pivotement sur la ligne d'axe. En bas, une pince basse assortie serre l'angle inférieur et reçoit l'arbre du pivot de sol. F110, la pince de la photo ci-dessus, est cette partie basse : le logement rectangulaire de l'arbre est visible sur son chant, et sa fiche indique de l'inox 304 sur un châssis en fer, pour un verre de 8–12 mm. Une pince haute a aussi besoin d'une contrepartie au-dessus d'elle : soit un pivot haut fixé dans la traverse ou au plafond, soit une pince d'imposte lorsqu'un verre fixe surmonte la porte. Nos fiches de pinces hautes ne disent pas quelle contrepartie, s'il y en a une, est fournie avec chaque pince : demandez donc la liste des pièces comme un ensemble, au lieu de supposer que la pince arrive complète.

L'axe : une seule verticale, de l'arbre au tourillon

La cote la plus importante en haut n'est pas une cote de la ferrure haute. C'est la position de l'arbre du pivot de sol, reportée tout droit jusqu'à la traverse haute. Une fois le pivot de sol posé, trouvez le centre de son arbre et reportez ce point à la verticale sur la sous-face de la traverse, au fil à plomb ou au laser. Le tourillon du haut se place sur ce repère, pas sur un point mesuré depuis le dormant : le dormant n'est pas forcément d'équerre avec le sol, alors que l'arbre est la référence fixe, scellé dans le sol et impossible à déplacer ensuite.

Quand l'axe penche, le vantail monte et descend légèrement en pivotant. La gravité aide alors le pivot de sol d'un côté et le contrarie de l'autre : une porte à double action s'arrête à côté de sa position médiane au lieu d'y revenir, et se ferme à des vitesses différentes dans les deux sens. Un tourillon désaligné par rapport à l'arbre charge aussi son palier de biais, ce qui se traduit des mois plus tard par un vantail qui s'affaisse ou frotte en tête. Rien de tout cela ne se rattrape avec les vis de réglage de fermeture : elles règlent la vitesse, pas la géométrie.

Le verre ajoute sa propre contrainte. Sur un vantail à pinces, la distance entre l'axe et le chant du verre côté pivot est fixée par les pinces, et le transformateur taille les encoches d'angle avant la trempe. La pince haute et la pince basse doivent placer l'axe à la même distance de ce chant : c'est la raison pratique de les prendre toutes deux dans un même système assorti, plutôt que d'associer la pince haute d'un fournisseur à la pince basse d'un autre. Aucune de nos fiches ne publie cette distance pour ces pinces ; elle figure sur le plan de pose, et ce plan doit être en main avant la commande du verre.

Pivots centrés et pivots déportés

Une ferrure à pivot est soit centrée, soit déportée. En montage centré, l'axe se trouve dans le plan médian de l'épaisseur du vantail, un peu en retrait du chant côté pivot : le vantail peut s'ouvrir dans les deux sens et son chant dégage le dormant en tournant. Un pivot de sol à double action exige une ferrure haute centrée. Le verre sans cadre est centré par construction, puisque les pinces serrent les deux faces de façon égale, et tous les pivots de sol nommés dans nos fiches de pinces hautes sont indiqués en double action.

Un pivot déporté décale l'axe hors du plan médian, vers une face : le vantail ne s'ouvre que dans un sens et dégage sa butée à peu près comme sur des paumelles ; il convient aux portes à simple action dans un dormant à feuillure. Les deux ne sont pas interchangeables : un pivot haut déporté au-dessus d'un pivot de sol centré place, par construction, le haut de l'axe hors de la ligne de l'arbre, et le vantail coince. Le terme « déporté » (offset en anglais) a aussi un second sens pour les portes pivotantes architecturales : un grand vantail qui tourne sur un axe nettement en retrait de son chant, de sorte qu'une partie du vantail passe de chaque côté de l'ouverture. Il s'agit alors de la position de l'axe sur la largeur, pas de la face dont il est proche, et cela change la largeur que le pivot de sol doit maîtriser, que nos fiches de pivots de sol mesurent de l'arbre au chant de fermeture. Vérifiez quel sens retient un plan avant de commander sur cette base.

Ce que publient nos pivots hauts et nos pinces hautes

Chaque chiffre est copié des fiches, et un tiret signifie que la fiche ne le publie pas ; il ne signifie ni zéro, ni que n'importe quelle valeur convient. Les neuf modèles sont en inox 304, en inox satiné ou noir mat, et les pivots de sol de la dernière colonne indiquent les deux mêmes finitions : le capot du pivot de sol, la ferrure basse et la ferrure haute peuvent donc être commandés dans une seule finition de bout en bout. Les dimensions du corps des pivots hauts sont données en trois chiffres sans préciser lequel est la longueur, la largeur ou la profondeur, et les fiches ne publient ni diamètre de tourillon, ni distance de l'axe au chant du vantail, ni plan d'encastrement. Prenez ces dimensions comme une première vérification que le corps entre dans le vantail et dans le profil de la traverse, et relevez les cotes d'encastrement sur le plan de pose.

Association : les pinces hautes selon la fiche, les pivots hauts à la commande

Trois lectures comptent. D-1042 serre un verre de 10–12 mm alors que D-1031 en porte de 10–14 mm : c'est la plage la plus étroite qui fixe la porte, et un vantail de 14 mm convient au pivot de sol mais pas à cette pince haute. D-1043, D-3017 et D-3018 ne publient pas d'épaisseur de verre : vérifiez que la pince couvre votre verre au lieu de lui appliquer la plage du pivot de sol. Enfin, les deux découpes publiées ont la même longueur de 107 mm mais des profondeurs différentes, 53,5 mm pour D-3017 et 70,5 mm pour D-3018 ; un vantail entaillé pour l'une ne recevra pas l'autre, et le verre trempé ne se recoupe pas : le modèle de pince haute doit donc être arrêté avant que le plan de découpe parte chez le transformateur.

Le pivot de sol se choisit en premier, sur le poids du vantail et sa largeur de l'arbre au chant de fermeture, ce que notre article sur le choix des pivots de sol pour portes en verre détaille variante par variante. La pince haute découle ensuite de la fiche. D-1043 est la seule pince nommée face à deux familles de pivots de sol : un projet qui emploie DZ-2031 sur certains vantaux et D-1051 sur d'autres peut garder un seul modèle de pince haute pour les deux.

Les portes bois et métal fonctionnent autrement. Les cinq fiches de pivots hauts ne nomment aucun pivot de sol, et nous ne publions pas d'association pour elles. Un pivot haut doit convenir à la position d'axe du pivot de sol, à la construction du vantail et à la traverse dans laquelle il se fixe, et la seule taille du corps ne suffit pas à trancher. Envoyez le modèle de pivot de sol, le matériau et l'épaisseur du vantail, le profil de la traverse haute et le type de porte, simple ou double action : le pivot haut correspondant est confirmé sur ces éléments avant la passation de la commande.

Ce qu'il faut mesurer avant de commander

Envoyez ces éléments avec le plan de la baie, et demandez que le pivot de sol, la ferrure basse et la ferrure haute soient désignés comme un seul ensemble, avec le plan de pose de chacun, avant d'entailler le sol ou d'envoyer le verre chez le transformateur. Le haut de la porte est la partie de l'axe la moins chère à réussir, et l'une des plus difficiles à corriger une fois la traverse finie.
