Federbänder: selbstschließend ohne Obentürschließer, Spannung einstellen, und wo das nicht reicht

Ein Federband schließt eine Tür ohne Obentürschließer. Es sieht aus wie ein gewöhnliches Band, trägt aber in seiner Rolle eine gewickelte Feder: Beim Öffnen der Tür wird die Feder gespannt, und beim Loslassen schwenkt sie den Flügel zurück an den Rahmen. Die Spannung wird an der Rolle mit einem Stab eingestellt und mit einem Stift gehalten, die Schließkraft lässt sich also vor Ort erhöhen oder verringern. Das ist die einzige Einstellung, die es hat.

Genau an dieser einzigen Einstellung endet, was ein Federband leisten kann. Es hat keine hydraulische Steuerung, kann also weder die Schließgeschwindigkeit regeln noch die letzten Grad verlangsamen, damit die Falle einrastet, noch eine aufgerissene Tür abfangen. Es passt zu leichten Innentüren, die nur an den Rahmen zurückkehren müssen. Eine schwere Tür, eine Tür, die jedes Mal gegen ein Schloss oder Dichtungen einrasten muss, eine Außentür im Wind oder eine Feuerschutztür, deren Prüfnachweis einen Türschließer verlangt, braucht stattdessen einen Obentürschließer oder einen Bodentürschließer.

Wie ein Federband eine Tür schließt

In der Rolle sitzt eine Torsionsfeder. Ein Ende ist an einem Bandlappen verankert. Das andere hält eine Stellkappe oben an der Rolle, die mit einem Stift durch eines von mehreren ringförmig angeordneten Löchern arretiert wird. Dreht man die Kappe vor dem Arretieren, wird die Feder bei geschlossener Tür gespannt. Diese gespeicherte Spannung, die Vorspannung, hält die Tür geschlossen, und jedes Grad Öffnung kommt hinzu.

Die Folge ist der Punkt, den die meisten Ausschreibungen übersehen. Eine Torsionsfeder drückt am stärksten, wenn sie am weitesten gespannt ist, also bei weit geöffneter Tür, und am schwächsten in den letzten Grad, bevor die Tür auf den Rahmen trifft. Genau in diesen letzten Grad muss die Falle über das Schließblech gleiten und jede Dichtung zusammengedrückt werden. Ein Federband, das eine Tür aus 90° zuschlägt, kann sie trotzdem an der Falle anliegend stehen lassen, denn am Rahmen steht als Kraft nur die Vorspannung zur Verfügung.

Federband oder Obentürschließer

Die Auslegung eines Obentürschließers nach Breite und Gewicht der Tür ist ein eigenes Thema, das unser Leitfaden zu den Schließkraftgrößen behandelt. Hier geht es um etwas Engeres: Ein Federband ist ein Türschließer mit einer einzigen Einstellung, und alles, was die übrigen Einstellungen eines Türschließers leisten, fehlt.

Die Spannung einstellen

Die Spannung wird bei geschlossener Tür eingestellt. Der Einstellstab kommt in ein Loch der Kappe oben an der Rolle. Mit dem Stab wird die Kappe Loch für Loch in Schließrichtung gedreht, die meist auf dem Band markiert ist. Der Sicherungsstift kommt in das nächste freie Loch, dann wird der Stab herausgezogen. Um die Spannung zu verringern, laufen dieselben Schritte rückwärts, wobei der Stab fest gehalten wird, während der Stift herauskommt, denn die Feder steht unter Spannung und dreht die Kappe sonst zurück.

Alle Federbänder an einem Flügel sollten dieselbe Vorspannung haben. Ungleiche Einstellungen lassen ein Band den Großteil der Arbeit tun; das verdreht den Flügel und verschleißt dieses Band zuerst. Die Methode: jedes Band um dieselbe Zahl von Schritten verstellen und dann prüfen, statt ein einzelnes Band nachzustellen, bis sich die Tür richtig verhält.

Die Prüfung ist einfach. Öffnen Sie die Tür auf 90° und lassen Sie sie los. Sie sollte vollständig schließen und einrasten, ohne zuzuschlagen. Bleibt sie vor dem Einrasten stehen, geben Sie jedem Band einen Schritt mehr. Schlägt sie zu, nehmen Sie bei jedem einen Schritt zurück. Gibt es keine Einstellung, bei der die Tür einrastet und zugleich nicht zuschlägt, braucht sie ein Gerät mit Geschwindigkeitsregelung, und mehr Spannung macht sie nur schwerer zu öffnen.

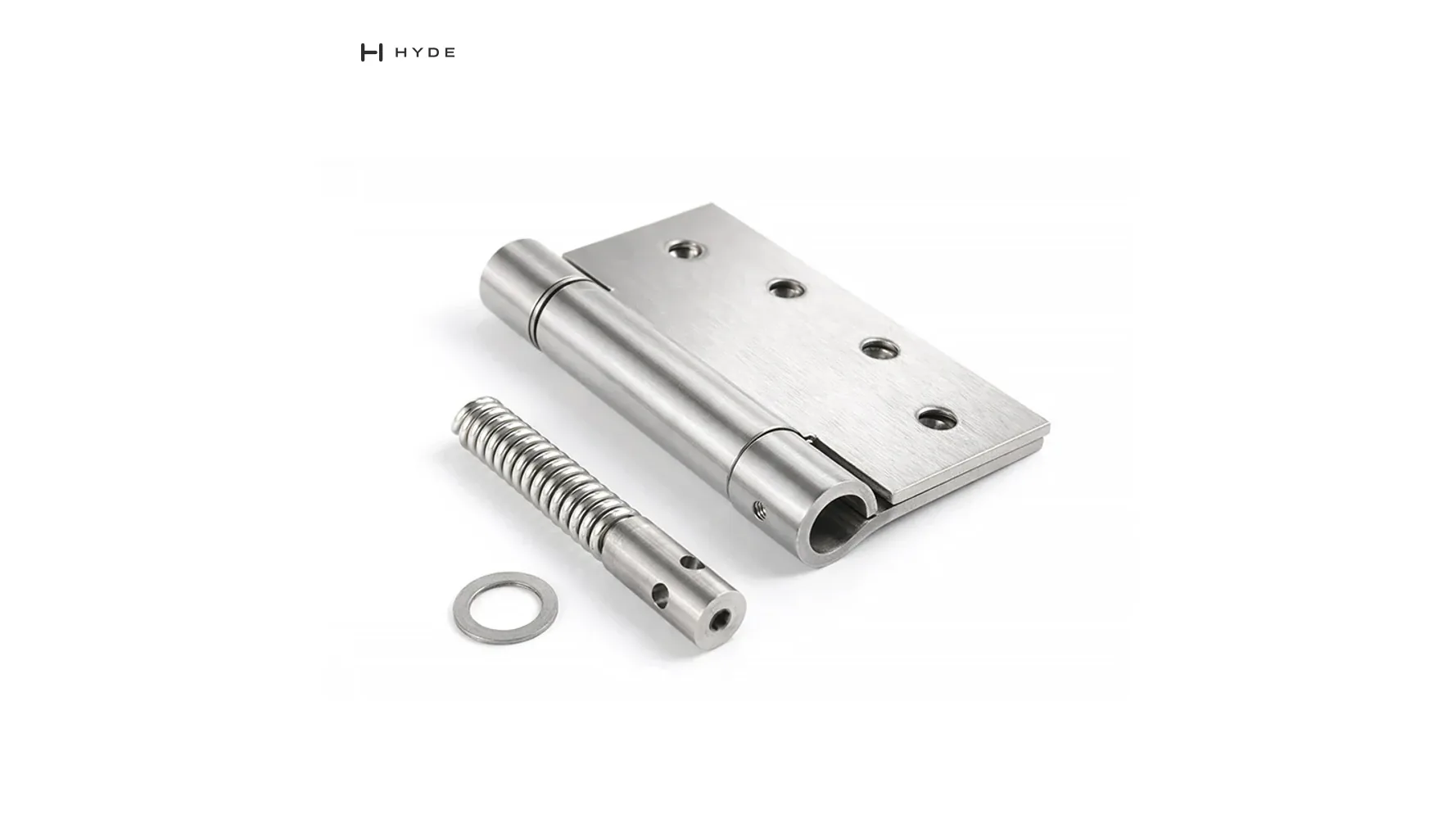

Keines unserer vier Modelle veröffentlicht, wie viele Einstellschritte seine Kappe hat oder wie viele Umdrehungen höchstens möglich sind, deshalb nennen wir weder das eine noch das andere; fragen Sie bei Ihrer Anfrage danach. Was gezeigt wird: Die Fotos des SSH023 zeigen die aus der Rolle gezogene Feder mit ihrem Stellkopf und einer Unterlegscheibe, und SH02 wird mit einem Spannstift Ø5 × 100 mm und einem Sicherungsstift geliefert.

Bandhersteller empfehlen allgemein mindestens zwei Federbänder je Flügel, damit die Schließkraft nicht über eine einzige Rolle läuft. Hängt ein Flügel an drei Bändern und sind nur zwei davon gefedert, sollte das dritte in Größe und Lappenstärke zu ihnen passen, damit die Tür gerade hängt. Wie viele Bänder eine Tür bestimmter Höhe und bestimmten Gewichts überhaupt braucht, behandelt unser Leitfaden zu Bandklassen und Bandanzahl, und wie man die Größenangabe auf einem Band liest, unser Beitrag zu den Größen von Scharnierbändern.

Wo ein Federband nicht reicht

Ein Federband stößt an vier vorhersehbaren Stellen an seine Grenzen. Die erste ist ein schwerer oder breiter Flügel. Wird die Spannung erhöht, um die Masse zu bewegen, wird die Tür zugleich schwerer zu öffnen und schneller beim Schließen, und nichts im Band bremst sie.

Die zweite ist eine Tür, die gegen Widerstand einrasten muss: eine Schlossfalle mit harter Feder, umlaufende Dichtungen an einer Schallschutz- oder Wetterschutztür oder eine Außentür mit Wind oder Luftdruck dahinter. Sie braucht Kraft in den letzten Grad, und genau dort hat ein Federband am wenigsten davon. Die Endschlageinstellung eines Obentürschließers gibt es genau dafür.

Die dritte ist die Öffnungskraft. Nach den ADA Standards von 2010 ist die Öffnungskraft von Drehflügel-Innentüren, ausgenommen Feuerschutztüren, auf 5 lbf (22,2 N) begrenzt. Ein Federband, das so stark gespannt ist, dass es eine abgedichtete Tür einrasten lässt, kann diesen Wert überschreiten, und die einzige Möglichkeit, die Öffnungskraft zu senken, ist, genau die Spannung zu senken, die die Tür einrasten ließ.

Die vierte ist eine Tür, die von Kindern, älteren Menschen oder Personen mit vollen Händen benutzt wird. Ein Federband schließt mit der Geschwindigkeit, die seine Feder vorgibt. Manche Federbänder führen eine Dämpfung oder Soft-Close-Funktion, darunter BL031; wie viel des Schließwegs sie abdeckt, hängt vom Modell ab, und es lohnt sich, das an einem Muster zu prüfen, bevor man sich anstelle der Geschwindigkeitsregelung eines Türschließers darauf verlässt.

Feuerschutztüren: was die Regeln allgemein sagen

Ob ein Federband eine Feuerschutztür schließen darf, entscheidet die Feuerschutztür, nicht das Band. In Nordamerika lässt NFPA 80 Federbänder bei manchen Drehflügel-Feuerschutztüren als Schließmittel zu, unter Bedingungen an Band und Tür und abhängig von der Zulassung der Tür. ANSI/BHMA A156.17 ist die nordamerikanische Norm für selbstschließende Bänder und Drehlager.

In Europa wird die Leistung einer Feuerschutztür durch Prüfung des gesamten Türelements nachgewiesen, zum Beispiel nach EN 1634-1, und die Schließvorrichtung ist normalerweise ein Obentürschließer oder ein Bodentürschließer, geprüft nach EN 1154. Ein Federband gehört an eine solche Tür nur, wenn der Prüfnachweis der Tür selbst oder ihr Bericht zum erweiterten Anwendungsbereich es einschließt. Wer es anstelle des geprüften Türschließers einsetzt, verändert die geprüfte Konstruktion. Wir erklären für kein Federband in diesem Artikel, dass es für eine Feuerschutztür geeignet ist. Ist die Tür eine Feuerschutztür, schicken Sie ihre Zulassung oder ihren Prüfnachweis mit der Anfrage; die Wahl des Bandes folgt dann aus dem, was dieses Dokument zulässt.

Was unsere vier Modelle veröffentlichen

BL031 ist ein Butterflyband, die Handelsbezeichnung für ein Band ohne Einfräsung: Der Umriss des einen Lappens ist aus dem anderen ausgeschnitten, sodass beide beim Schließen der Tür in einer einzigen Stärke ineinanderliegen und keiner der Lappen in Türkante oder Rahmen eingelassen werden muss. Damit ist es eine Option für Nachrüstungen, bei denen keine Einfräsung gewünscht ist.

SH02 ist kein Band. Es ist ein Federkern für die Rolle eines Bandes an einer Metalltür, 19 mm im Durchmesser und 160 mm lang, der diese Tür selbstschließend macht, ohne die Bandlappen zu wechseln. Bohrung und Länge der Rolle müssen vor der Bestellung mit diesen beiden Werten abgeglichen werden; der Datensatz nennt nicht, zu welchen Bändern er passt.

Was Sie mit einer Anfrage schicken sollten

Ein Angebot für Federbänder ist nur so gut wie die Türbeschreibung dahinter. Schicken Sie Werkstoff, Breite, Höhe und Gewicht des Flügels; die Bänder, die jetzt an der Tür sind, mit ihrer Größenangabe; ob die Tür gegen ein Schloss oder Dichtungen einrasten muss; ob es eine Feuerschutztür ist, mit ihrer Zulassung oder ihrem Prüfnachweis; und die Oberfläche. Lautet die Antwort, dass die Tür stattdessen einen Türschließer braucht, hört man das besser, bevor die Bänder montiert sind.
