丁番のグレードと枚数 2026：EN 1935のグレード1〜14、ANSI/BHMA A156.1、扉に必要な枚数

高さ2286mm（90"）までの扉には丁番が3枚必要です。2枚で足りるのは1524mm（60"）までで、それを超える高さは762mm（30"）ごと、またはその端数ごとに1枚ずつ追加します。グレードは扉の質量で決まります。EN 1935の段階では、扉用のグレード10、11、12、13、14が試験扉質量60、80、100、120、160kgに対応し、いずれも200,000回です。丁番のサイズは扉の質量ではなく扉の寸法に従います。厚さ45mmの扉なら、幅914mmまでは4-1/2"（114mm）、そこから1219mmまでは5"（127mm）です。これらは規格の数値と一般的な慣行であり、当社の丁番の製品データはEN 1935のグレードを記載していません。

この記事は、ドア金物メーカーのHYDE（Canton Hyland、中山、1998年創業）が記載しています。

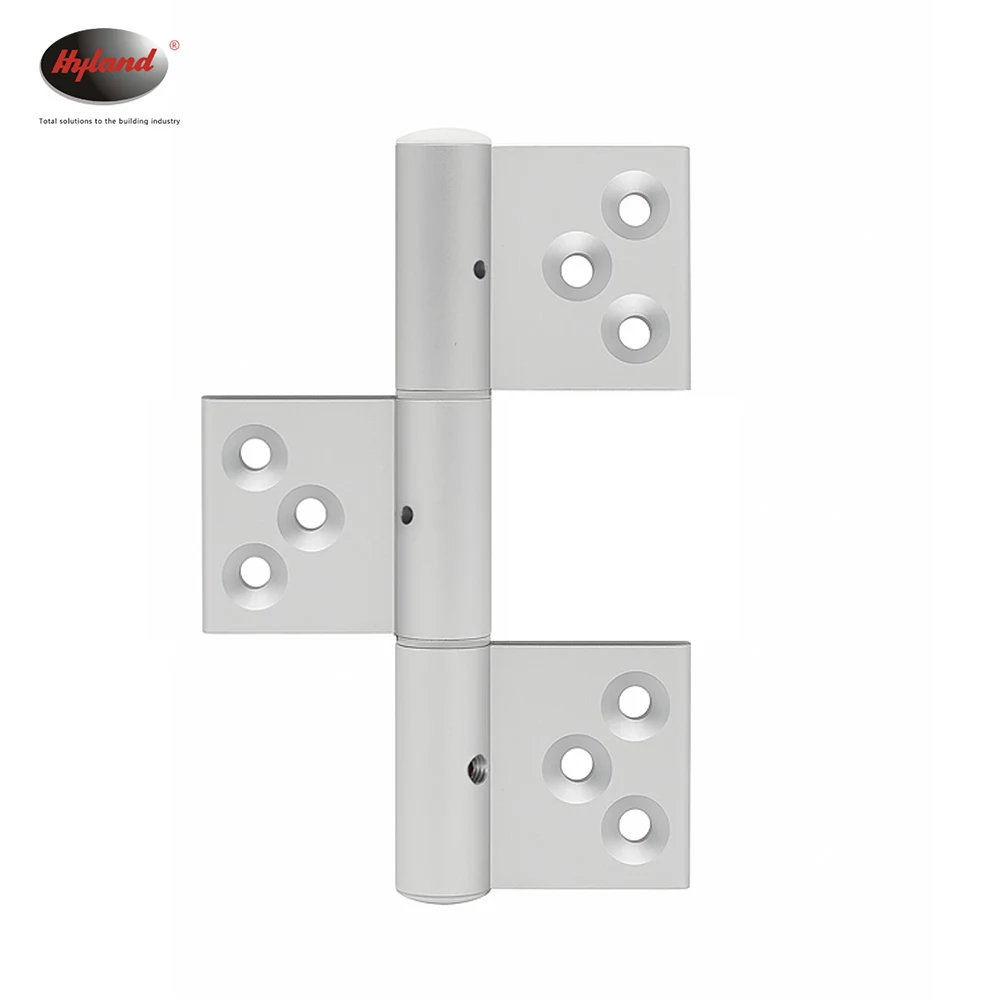

「ステンレス製の平丁番、4インチ」と書いた丁番の仕様は、サイズと材質を示しただけで、5年後も扉がまっすぐ吊られているかを決める2つのことをどちらも省いています。重要なのはグレードと枚数です。

EN 1935の段階

EN 1935は単軸丁番に関する欧州規格です。丁番を8桁で分類し、よく引用されるのはグレードです。1から14までの昇順で、それぞれが、試験した構成で使用したときの試験済みの扉の最大質量に結びついています。

低いグレードは軽い室内扉を対象とします。段階の中ほどは、一般的な商業施設の室内扉や玄関扉を対象とします。高いグレードは重い扉を対象とし、防火戸や防犯扉が該当する質量の範囲も含みます。

読み違えられるのは質量です。EN 1935のグレードが示すのは、特定の構成（通常は、記載された高さの扉に3枚の組み合わせ）で丁番が支えられるよう試験した扉の質量です。自由に割ったり掛けたりできる丁番1枚あたりの荷重値ではなく、4枚目の丁番を加えて推定できる数値でもありません。

分類にはグレードと並んで、使用区分、耐久回数、扉の質量、防火への適合性、安全性の区分、耐食グレード、防犯グレードが含まれています。グレードの桁だけを引用した仕様書は、8つのうち1つしか引用していません。

ANSI/BHMA A156.1の考え方

A156.1は丁番全般を対象とし、単一の昇順のグレード番号ではなく、重量区分と使用頻度で分類します。実際の形はマトリクスです。標準重量か重量級の丁番を、使用頻度の高い用途か低い用途で、記載されたサイズで使う、という組み合わせです。

複数の市場にまたがる仕事への影響は、ドアクローザーの場合と同じです。ENのグレードは、サプライヤーが合わせられる単一の値です。北米の分類は組み合わせです。両方の市場向けに書く金物表では、扉の質量、高さ、1日の想定回数、防火戸かどうかを記載し、各市場のサプライヤーがそれを自らの分類に当てはめるようにしてください。

扉に必要な丁番の枚数

枚数は、まず扉の高さで、次に扉の質量で決まり、その慣習はよく定まっています。

これが高さのルールです。質量のルールはこれと並行して適用されます。高さのルールで決まる枚数で、選んだグレードが対応する質量を扉の質量が超える場合、答えは丁番を追加することではなく、グレードを上げることです。

丁番を1枚追加してもグレードを上げたことにならない理由

これは名指ししておく価値のある誤りです。不注意な人ではなく、慎重な人がしてしまうからです。指定した丁番に対して扉が重すぎるので、荷重を分散させるために4枚目の丁番を追加する、というものです。

これは直感が示すようには機能しません。吊られた扉の荷重は丁番に均等には分散されません。扉の重さが縦枠の下端を支点とするてことして働くため、引き抜き方向の力の最も大きな割合を受けるのは一番上の丁番です。中間に丁番を追加すると、力が最も小さい位置に支えが増えるだけです。壊れるのはやはり一番上の丁番で、それは依然として仕様不足のままです。

中間の丁番にも実際の役割はあります（扉の反りを抑え、背の高い扉の剛性を高めます）。しかし、質量に対応したグレードの代わりにはなりません。

3つの不具合

一番上の丁番でのねじの引き抜け：丁番自体は無傷で、枠のほうが負けています。質量に対して丁番や固定具の仕様が不足していることを示す典型的な症状で、扉が下がってストライクに当たるようになる原因です。

ナックルの摩耗：ピンとナックルが開閉を重ねるうちに緩み、扉にがたが出てガタガタ鳴り、ラッチがストライクにまっすぐかからなくなります。扉の実際の使用頻度より耐久区分が低いことを示す典型的な症状で、分類の中の回数が質量と同じくらい重要な理由です。

ピンの腐食：外部扉や沿岸部の現場で、耐食グレードが暴露条件を下回る丁番は、固着したり、枠に錆を流したりします。これに対応するグレードはEN 1935の分類の中の別の桁であり、高い荷重グレードを指定しても何の効果もありません。

ベアリングと、それが費用に見合う場所

普通のナックルの丁番は、金属同士が直接擦れ合います。ボールベアリングやワッシャー入りの丁番は、ナックルの間にベアリングを入れて摩擦と摩耗を減らします。その代わりにナックルの重なりがわずかに厚くなります。

ベアリング入りの丁番が価格に見合うのは、重い扉と高い使用頻度が組み合わさる場所です。正面玄関、人通りの多い経路の階段扉、そしてクローザーの付いたすべての扉です。クローザーは、人が丁寧に使うかどうかに関係なく扉を開閉させるからです。使用頻度の低い軽い室内扉では、普通の丁番が安物ではなく正しい仕様です。

防火戸

防火戸の丁番はその用途に適したものでなければならず、その適合性は材質の特性ではありません。防火戸では鋼やステンレスが一般的で、真鍮は一般的ではありませんが、判断するのは丁番の融点ではなく、組立品全体の防火試験です。

実務上のルールとして、防火戸の丁番は試験を受けた組立品の一部です。同じサイズで分類の異なる丁番に置き換えることは組立品の変更であり、証明書が対象とするのは試験したものです。

当社が記載しているもの

当社の丁番のページには、羽根の寸法、厚さ、材質、仕上げを当社が測定して供給するとおりに記載しており、英語ページにはインチ換算も併記しています。モデルがEN 1935のグレードやA156.1の分類で試験を受けている場合はその旨を記載し、受けていない場合はグレードを表示しません。丁番のグレードは試験結果であり、試験結果は保有しているかいないかのどちらかです。
