Ocupado o libre: qué tiene que hacer realmente un indicador de baño

Un indicador de baño es la pieza de la puerta de una cabina que a la vez la cierra y avisa de que está cerrada. Son dos trabajos en una sola fundición, y los especifican personas distintas: el herrajista compra el pasador, y quien se queja de él es quien no pudo saber a dos metros si la cabina estaba libre. El segundo trabajo es el que decide si el producto fue una buena elección.

HYDE (Canton Hyland, Zhongshan, desde 1998) fabrica los modelos 200 y 500 que trata este artículo.

Mecánicamente es un pasador corredero. Girar la perilla interior mete un cerrojo en un cerradero del marco y a la vez hace girar un elemento de color detrás de una ventana en la cara exterior, de modo que el estado de la cerradura y el estado de la señal no pueden contradecirse. Ese es todo el argumento de diseño de un indicador frente a un pasador más un cartel: un cartel aparte puede estar equivocado, y este no, porque es el mismo movimiento.

La característica que más importa es la que nadie mira en la foto de catálogo: la apertura de emergencia. Una puerta de cabina tiene que poder abrirse desde fuera por el personal, sin llave, cuando quien está dentro no puede abrirla. En un indicador bien hecho eso es una ranura para moneda o destornillador en la cara exterior que anula el cerrojo. Si compara dos indicadores y solo uno declara esa anulación, está comparando un herraje de baño con algo que antes o después obligará a descolgar la puerta.

La palabra que hay que buscar, y la razón de este artículo, es que cada mercado lo llama de una forma. Indicador, cerradura de indicador, pasador ocupado-libre, pasador libre-ocupado, condena de baño, y en una especificación muchas veces solo «condena con indicador». Describen la misma pieza. Nuestro catálogo llama a la categoría Indicator, y declara la función del 200 como «Vacant & Occupied Indicator», con la estructura nombrada sin rodeos como pasador corredero.

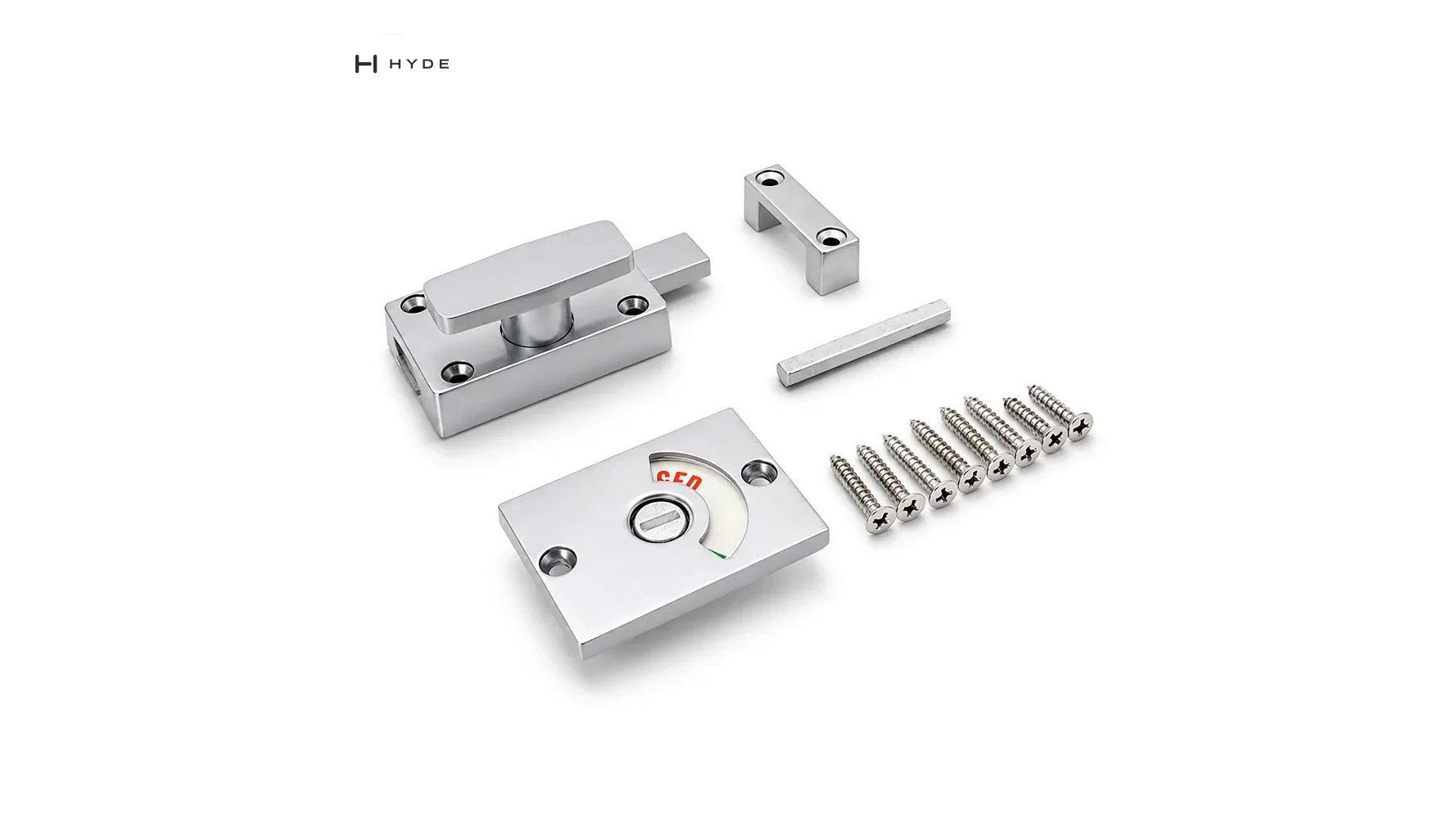

Nuestro 200 es de zamak, de superficie, en acabado satinado o recubierto, y está previsto para puertas de cabina, puertas de baño, hoteles, oficinas, hospitales y baños públicos. Que sea de superficie importa más de lo que parece: significa que la puerta no necesita embutido ni preparación pasante más allá de las fijaciones, así que un indicador puede ponerse en una cabina que ya existe, que son casi todas.

El 400 y el 500 son la misma idea en otros metales. El 400 es de zamak. El 500 es de acero inoxidable, y es el que hay que especificar donde el baño se limpia con algo agresivo o donde el edificio es costero, una fundición de zamak con acabado recubierto y una pieza de inoxidable no son el mismo producto después de dos años de eso. El 500 es además el que lleva gama completa de acabados: latón antiguo, cobre antiguo, latón pulido, latón satinado, acero inoxidable, pulido brillante, cromo satinado y níquel satinado.

Dos cosas que no declaramos, y son las dos con más probabilidad de importar en un edificio público. No publicamos una cifra de ensayo de ciclos para estos, así que si su especificación pide un pasador ensayado a un número declarado de maniobras, pregunte antes de cotizar en vez de suponerlo. Y no publicamos un rango de espesor de puerta en el 200 como sí hacemos en nuestros cerrojos.

Para un baño comercial corriente, la respuesta honesta es que el indicador rara vez es la decisión cara y a menudo es la visible. Asegure la anulación de emergencia, acierte el metal para el régimen de limpieza, y compruebe que la ventana se lee desde el otro extremo del baño y no a un palmo, una ventana técnicamente de dos estados y prácticamente ilegible es la queja más común de esta categoría, y nunca es un defecto de fabricación.

Indicador de superficie o indicador en una cerradura de baño

Hay dos formas de poner una señal de libre y ocupado en la puerta de un baño, y sirven para puertas distintas. La primera es la descrita arriba: un pasador indicador de sobreponer, como nuestros 200, 400 y 500, que es una cerradura por sí mismo y no necesita más preparación que sus fijaciones. Va en puertas de cabina y en puertas existentes que se están mejorando.

La segunda es un botón de giro con indicador montado en una cerradura de baño: una cerradura de privacidad de embutir o tubular cuyo botón interior acciona el cerrojo, con un indicador por fuera en lugar de un simple desbloqueo de emergencia. Ese arreglo va en una puerta de baño de altura completa en un hotel, una oficina o un hospital, donde la puerta ya tiene un juego de manijas y una caja de cerradura y un pasador aparte parecería un añadido de última hora. Nuestras cerraduras tubulares con función BK (privacidad) son el punto de partida para esa vía, y el indicador pasa a ser cuestión de la guarnición exterior correspondiente.

La elección depende de la puerta, no del presupuesto. Un tabique de cabina no admite una caja de cerradura; una puerta de baño maciza con juego de manijas normalmente no debería llevar además un pasador de sobreponer.

Leer el indicador desde el otro extremo del baño

La queja de las ventanas ilegibles viene de tres cosas, y cada una se puede especificar. El tamaño: la ventana tiene que ser lo bastante grande para leerse a la distancia desde la que la gente decide de verdad, que es la entrada del baño y no la puerta de la cabina. El contraste: rojo y verde son la convención, pero una parte importante de las personas no los distingue con facilidad, así que un indicador que además muestra una palabra o un símbolo es más legible que el color solo. El texto y el idioma: «ocupado» y «libre» en el idioma local, o un símbolo que no necesite idioma, importa mucho más en un aeropuerto o un hotel que en una oficina donde todos conocen el edificio.

Ninguna de esas es una afirmación de fabricación que podamos hacer sobre el 200, el 400 o el 500 a partir de las fichas, que indican el metal, el acabado y el montaje pero no el tamaño de la ventana ni la leyenda. Pida una foto de la cara exterior a tamaño real y sosténgala a la distancia desde la que la gente la va a leer. Es la prueba más barata de este artículo.

Baños accesibles

Un baño accesible le exige más a la misma pieza pequeña. El mando interior tiene que poder accionarlo alguien con poca fuerza de agarre (un botón de giro grande o una palanca y no una perilla pequeña) y el desbloqueo de emergencia exterior importa más, no menos, porque es más probable que la persona de dentro necesite ayuda. Los códigos de accesibilidad difieren entre países en los detalles, así que tome el código local como la especificación y la página de producto como el punto de partida, y confirme la forma del mando interior antes de pedir para una cabina accesible.

Qué escribir en el pedido

Para un indicador, la línea de pedido útil es corta: el tipo de puerta (tabique de cabina o puerta completa), el metal elegido según el régimen de limpieza, el acabado, si se requiere desbloqueo de emergencia desde fuera (casi siempre sí) y si la cabina es accesible. Nuestro 500 se ofrece en ocho acabados, desde latón antiguo hasta níquel satinado, y en acero inoxidable; el 200 y el 400 en aleación de zinc. Si su especificación también pide una cifra de ciclos o un rango de espesor de panel, dígalo en la consulta: como se indicó arriba, eso no figura en estas fichas, y preferimos preguntar a la fábrica antes que estimarlo.

El cerradero, y por qué dejan de funcionar los pasadores de cabina

Un pasador indicador falla en uso mucho más a menudo en el cerradero que en el pasador. El cerradero es la pieza del tabique o de la pilastra en la que entra el pasador, y en una cabina va atornillado a un panel más delgado y más blando que un marco de puerta. Fallan dos cosas. La primera es el descuelgue: las puertas de cabina cuelgan de bisagras ligeras y se usan con dureza, y al cabo de unos meses la puerta baja unos milímetros, el pasador ya no queda alineado con el cerradero y la gente cierra la puerta de golpe o fuerza la perilla para que enganche, que es cuando la perilla se rompe y llega la queja sobre el indicador. La segunda es la fijación: los tornillos metidos en el canto de un panel laminado o de aglomerado se salen mucho antes que los tornillos en madera maciza.

Las dos son cuestiones de instalación y no defectos de producto, y las dos cuesta menos prevenirlas que repararlas. Revise la alineación de bisagras y puerta en la entrega, para que el pasador llegue al cerradero sin esfuerzo. Use fijaciones pensadas para el material del panel (pernos pasantes o insertos donde el panel lo permita) en lugar de tornillos para madera en un canto. Y si un baño tiene un historial de indicadores rotos, mire cuánto entra el pasador en el cerradero antes de culpar al pasador.

Cambiar los indicadores de un baño existente

La mayoría de los pedidos de indicadores son reemplazos, y el diseño de sobreponer es lo que los hace fáciles, con un detalle. El pasador y el cerradero nuevos rara vez tienen los agujeros de fijación exactamente en la misma posición que los viejos, así que los agujeros nuevos caen cerca de los anteriores, y un panel ya desgastado alrededor de sus agujeros puede no sostener un segundo juego al lado. Antes de pedir reemplazos para todo un baño, quite un indicador viejo y mire el panel que hay detrás. Si los agujeros están sanos, un indicador de sobreponer equivalente es un trabajo de diez minutos por puerta. Si no lo están, la solución puede ser una placa de cubierta, una reparación del panel o un modelo cuyas fijaciones caigan en material sano.

También es el momento de corregir los problemas que tenían los viejos. Si eran ilegibles, elija por legibilidad. Si se corroyeron, cambie el metal: el 500 en acero inoxidable en lugar de una fundición de zinc recubierta en un baño que se limpia con productos agresivos. Si el personal no podía abrirlos en una emergencia, haga del desbloqueo exterior la primera línea del pedido, no la última.
