버트 경첩 크기 읽는 법: 4 × 3 × 2.5mm, 그리고 교체할 경첩을 측정하는 방법

버트 경첩 크기는 높이 × 편 폭 × 날개 두께로 씁니다. "4" × 3" × 2.5mm"는 너클 방향 길이가 4인치(101.6mm), 두 날개를 평평하게 폈을 때 폭이 3인치(76.2mm), 날개 두께가 2.5mm인 경첩입니다. 앞의 두 수치는 거의 항상 인치로, 세 번째는 보통 밀리미터로 표기하며 순서는 바뀌지 않습니다. 높이가 먼저, 폭이 두 번째, 두께가 마지막입니다.

교체할 경첩의 크기를 알려면 기존 경첩에서 같은 세 수치를 재십시오. 핀과 평행한 날개 길이, 너클을 포함해 두 날개를 평평하게 편 폭, 그리고 너클과 나사 구멍을 피해서 잰 날개 한 장의 두께입니다. 그다음 크기 표기에 들어가지 않는 네 가지를 적어 두십시오. 모서리 형태, 너클 수, 핀 종류, 나사 구멍 위치입니다. 세 숫자가 모두 맞아도 이 네 가지 중 하나가 다르면 기존 따냄 홈에 들어가지 않을 수 있습니다.

세 숫자의 순서

높이는 너클 방향, 즉 도어 끝면 방향으로 잽니다. 흔히 "4인치 경첩"이라고 할 때의 수치이며, 도어 끝면과 프레임에 파는 홈의 길이를 정합니다. 핀 양 끝의 장식 팁은 포함하지 않습니다. 높이는 날개의 길이입니다.

폭은 편 폭입니다. 두 날개를 평평하게 펴고 한쪽 날개의 바깥 끝에서 너클을 지나 다른 쪽 날개의 바깥 끝까지 잽니다. 날개 한 장의 폭이 아닙니다. 4" × 3" 경첩의 각 날개는 바깥 끝에서 핀 중심까지 1-1/2"(38.1mm)이며, 3"는 전체 길이입니다.

두께는 날개, 즉 경첩을 만든 판재의 두께입니다. 당사 기록은 밀리미터로 표기하며, 아래 모델은 2.0mm 또는 2.5mm입니다. 일부 카탈로그는 인치나 게이지 번호를 씁니다. 단위가 무엇이든 날개의 평평한 부분에서 재며, 금속이 핀을 감싸 말린 너클이나 접시머리 가공 부분에서 재지 않습니다.

같은 크기, 여러 가지 표기

표기는 경첩보다 더 제각각이며, 당사 기록도 그렇습니다. SSH011은 4.0''x3.0''x2.0mm로, 작은따옴표 두 개를 인치 기호 대신 써서 기재되어 있고, SSH022는 4"x3"x2.5mm로 기재되어 있습니다. 높이와 폭은 같고 두께만 다릅니다. 어떤 표기든 인치, 인치, 밀리미터 순으로 읽으십시오.

함정은 미터법의 근사 규격입니다. 미터법 시장에서는 100 × 75mm 경첩을 4" × 3"에 해당하는 제품으로 흔히 판매합니다. 비슷하지만 같지 않습니다. 높이는 100mm 대 101.6mm, 폭은 75mm 대 76.2mm입니다. 신규 도어에서는 차이가 없습니다. 도착한 경첩에 맞춰 홈을 파기 때문입니다. 교체 공사에서는 차이가 납니다. 101.6mm 날개는 끝을 깎지 않으면 100mm 홈에 들어가지 않고, 100mm 날개를 101.6mm 홈에 넣으면 눈에 띄는 틈이 남습니다. 기존 경첩이 손에 있다면 밀리미터로 측정하고 어느 단위 체계의 제품인지 알려 주십시오.

폭의 역할

편 폭은 너클이 도어 면에서 얼마나 튀어나오는지, 따라서 날개가 문틀 몰딩이나 벽이나 옆 문짝에 닿기 전까지 도어가 얼마나 열릴 수 있는지를 정합니다. 흔히 쓰는 공식은 편 폭 = 2 × (도어 두께 − 백셋) + 여유 치수입니다. 여기서 백셋은 날개 끝에서 도어 면까지의 거리로 일반 도어에서는 보통 약 1/4"(6.4mm)이고, 여유 치수는 몰딩을 넘어 열리는 데 필요한 추가 거리입니다.

두께 1-3/4"(44mm) 도어에 백셋 1/4", 피할 장애물이 없다면 이 계산은 정확히 3"가 나오며, 4" × 3"가 흔한 이유 중 하나입니다. 4" × 4"는 높이는 같고 너클을 더 바깥으로 빼 주므로, 더 두꺼운 도어나 도어가 끝까지 열리지 못하게 막는 몰딩이 있을 때 씁니다.

두께는 홈의 깊이이기도 합니다

따냄 설치하는 버트 경첩에서 각 날개는 날개 두께만큼 깊은 홈에 들어갑니다. 그래서 두께는 강도 수치 이상의 의미가 있습니다. 도어가 걸리는 위치를 정합니다. 2.5mm용으로 판 홈에 2.0mm 경첩을 달면 각 날개가 0.5mm씩 깊이 앉으므로 경첩 쪽 틈이 약 1mm 벌어지고 도어가 자물쇠 쪽으로 약 1mm 이동합니다. 이미 래치가 빡빡하게 걸리는 도어라면 래치가 스트라이크에 끌리기에 충분한 차이입니다. 반대로 2.0mm에서 2.5mm로 바꾸면 홈을 더 깊게 파야 하며, 그렇지 않으면 도어가 경첩 쪽에서 끼입니다.

날개가 두꺼우면 더 단단하지만, 날개 두께는 하중 등급이 아닙니다. 경첩이 얼마나 무거운 도어를 지탱할 수 있는지, 몇 개가 필요한지는 등급과 개수의 문제이며 경첩 등급 가이드에서 다룹니다. 이 글은 크기를 정확히 맞추는 것만 다룹니다.

도어에 달린 채로 경첩을 측정하는 방법

나사 구멍은 한 문장 더 필요합니다. 목재 프레임이라면 새 경첩에 맞춰 새로 파일럿 구멍을 뚫으면 됩니다. 템플릿 하드웨어용으로 탭 구멍을 가공한 금속 프레임에서는 구멍 위치가 맞아야 하며, 템플릿 경첩의 이 위치를 표준화한 것이 ANSI/BHMA A156.7입니다. 그 템플릿에 맞춰 만들지 않은 경첩은 세 숫자가 아무리 비슷해도 그 구멍과 맞지 않습니다.

당사 스테인리스 경첩이 공개하는 항목

여섯 모델 중 넷은 4" × 3" 외형이 같고 두께만 다릅니다. SSH011과 SS027은 2.0mm, SSH022와 BL028은 2.5mm입니다. 4" × 3" 경첩을 교체할 때 실제로 결정할 것은 이것입니다. 기존 두께에 맞추십시오. SSH012와 SSH013은 4" × 3"의 두 가지 두께를 포함해 각각 다섯 가지 크기를 기재하므로, 이 두 모델은 주문서에 모델 번호와 함께 크기를 적어야 합니다.

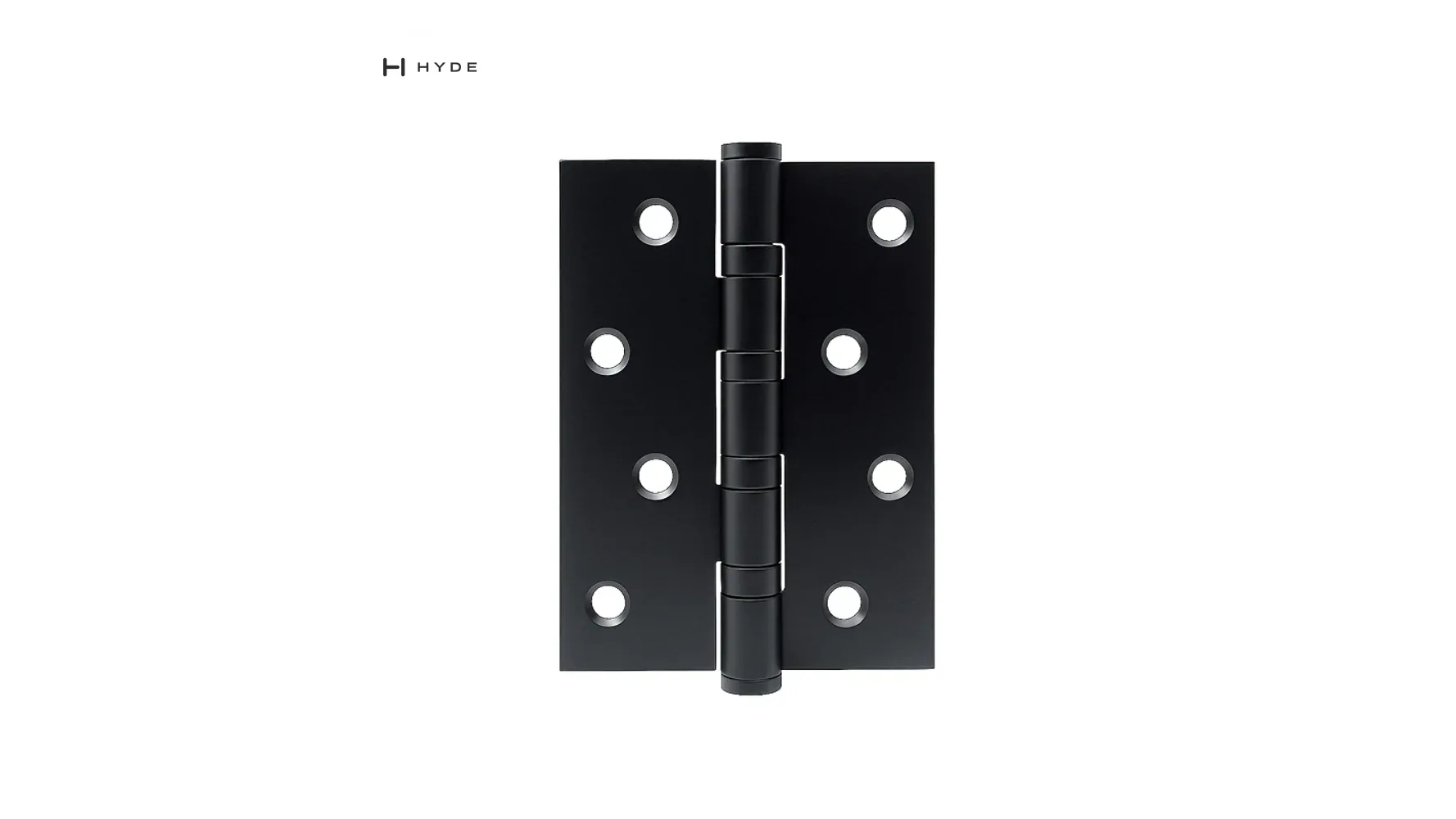

공개하지 않는 항목도 그만큼 중요합니다. 이 기록들 중 어느 것도 모서리 형태, 너클 수, 나사 구멍 위치, 나사 규격을 제공하지 않으며, 핀 종류를 명시한 것은 BL028뿐입니다. BL028 사진에는 각형 모서리가 보입니다. 다른 모델은 가지고 계신 경첩과 사진을 대조해 확인하십시오. BL028은 304/201로 기재되어 있는데, 이는 서로 다른 두 스테인리스 강종이므로 주문 시 하나를 지정해야 합니다. 자석으로는 경첩의 강종을 판별할 수 없습니다. 모델명으로 많이 검색되는 SSH020은 소재, 다섯 가지 마감, 90–180° 개방 각도를 공개하지만 크기는 전혀 공개하지 않습니다. 이 모델을 주문할 때는 가지고 계신 경첩에서 측정한 크기를 명시하십시오.

잘못 읽힐 수 없는 크기 표기

전부 이 순서로 적으십시오. 경첩 종류, 높이 × 편 폭 × 두께(괄호 안에 미터 환산값), 모서리 형태, 너클 수, 핀 종류, 소재 강종과 마감입니다. 예를 들면 버트 경첩, 4" × 3" × 2.5mm(101.6 × 76.2 × 2.5mm), 각형 모서리, 너클 5개, 분리형 핀, 스테인리스강 304, 새틴 마감입니다. 그리고 기존 경첩 옆에 자를 대고 찍은 사진을 첨부하십시오. 이렇게 쓴 표기라면 어느 공급사에서든 같은 경첩을 받을 수 있고, 누구도 추측할 필요가 없습니다.
