유리문용 패닉바: 관통 볼트 고정인가 VHB 테이프인가, 그리고 유리 두께

유리문에 패닉바를 고정하는 방법은 두 가지입니다. 하나는 관통 볼트 고정으로, 유리를 강화 처리하기 전에 뚫어 둔 구멍으로 볼트를 통과시킵니다. 다른 하나는 VHB 계열의 아크릴 양면 테이프로 유리 표면에 접착하는 방식입니다. 어느 쪽을 고르기 전에 먼저 유리 두께를 확인하십시오. 당사 카탈로그의 강화유리용 피팅은 8–12mm, 10–12mm, 10–14mm 같은 적용 범위를 공개하고 있으며, 패닉바도 같은 문짝에 맞아야 합니다.

당사 브라질 컬렉션의 유리문용 패닉바, 즉 외여닫이용 BR8-SG와 양여닫이용 BR8-DG는 유리 두께 범위, 구멍 지름, 고정 방식이 아직 공개되지 않았습니다. VHB 테이프의 유지 하중도 당사는 공개하지 않습니다. 이 글은 각 방식에 무엇이 필요한지, 그리고 발주 전에 무엇을 서면으로 요청해야 하는지 설명합니다.

먼저 확인할 것: 프레임 유리문인가, 프레임리스 유리문인가

알루미늄 프레임 유리문은 패닉바 입장에서는 유리문이 아닙니다. 엔드 하우징은 프로파일의 스타일(세로 프레임)에 고정되며, 일반 금속문과 마찬가지로 탭 구멍에 머신 스크루를 쓰거나 관통 볼트를 씁니다. 유리는 관여하지 않습니다. 여기서 주의할 점은 스타일의 폭입니다. 폭이 좁은 프로파일에는 엔드 하우징이 들어갈 공간이 필요하고, 바가 측면에서 래치를 거는 형식이라면 래치와 그 스트라이크가 들어갈 공간도 필요합니다.

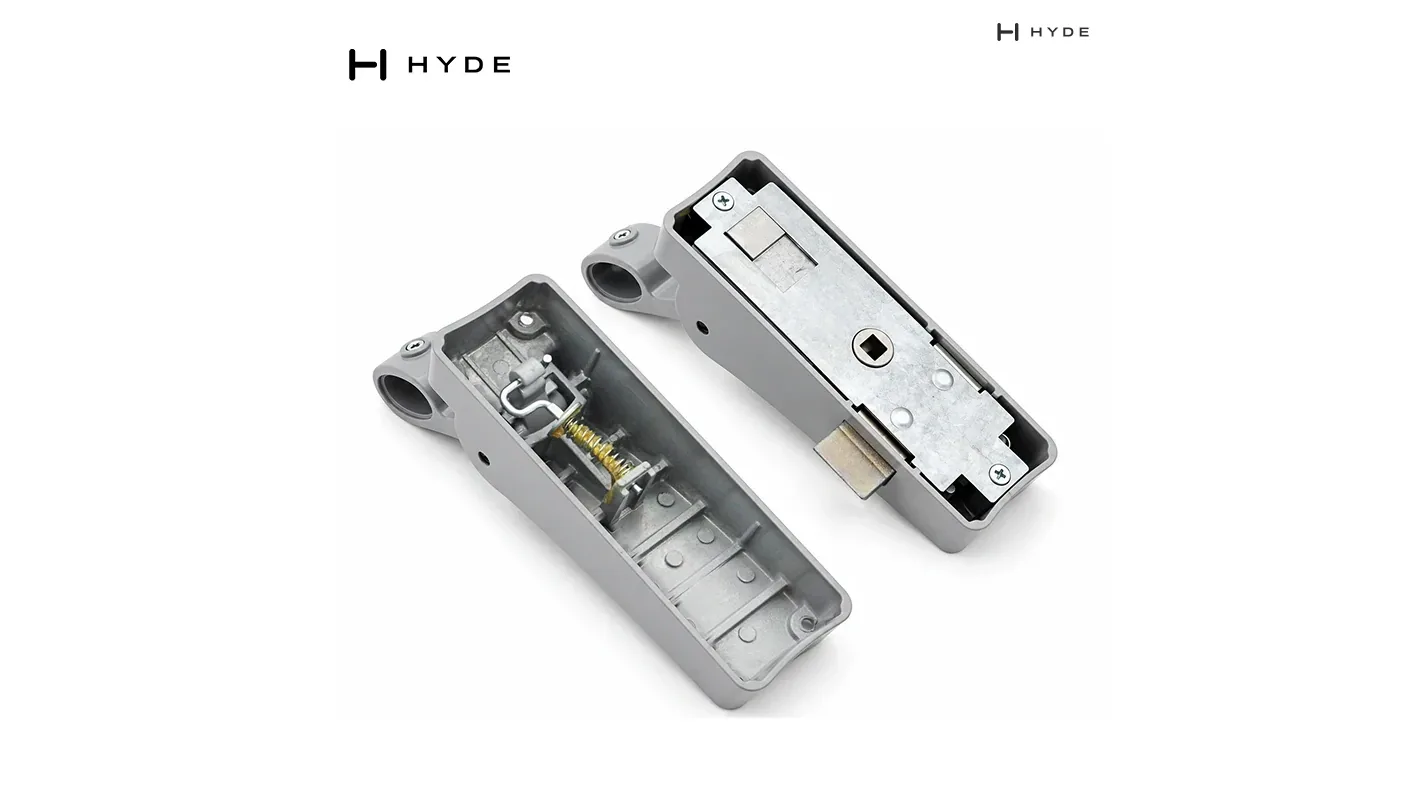

프레임리스 강화유리문은 사정이 다릅니다. 문짝은 플로어 스프링과 상부 패치 피팅을 축으로 회전하며, 나사를 박을 프로파일이 없습니다. 바는 유리 자체에 지지되어야 하고, 바로 여기서 볼트냐 테이프냐의 선택이 생깁니다. 306-S, 306-D(알루미늄 합금 본체, 철제 바) 같은 일반 패닉바는 단단한 면에 나사로 고정하도록 만들어졌으며, 이는 사진 속 306-S 엔드 하우징의 설치면에서도 볼 수 있습니다. 두 제품 기록 모두 유리용 고정 방식은 공개하지 않습니다.

관통 볼트 고정

관통 볼트 고정에서는 각 엔드 하우징에 볼트를 끼워 유리를 관통시키고, 반대쪽 면의 플레이트나 캡에 체결합니다. 금속과 유리 사이에는 절연 슬리브와 와셔가 들어가므로 금속이 유리에 직접 닿지 않습니다. 하중은 접착층이 아니라 볼트와 플레이트가 받으므로, 결과가 표면이 얼마나 깨끗했는지나 시공 당일의 기온에 좌우되지 않습니다.

대가는 구멍이 영구적이고 강화 처리 전에 뚫려 있어야 한다는 점입니다. 강화유리는 강화 후에 천공하거나 절단할 수 없습니다. 깨져 버립니다. 엔드 하우징별 구멍의 위치, 지름, 개수와 바의 설치 높이는 유리 가공업체가 강화로에 넣기 전에 쓰는 도면에 들어가야 합니다. 구멍 위치가 틀리면 유리를 새로 만들어야 합니다. 구멍에서 가장자리까지, 구멍과 구멍 사이의 최소 거리도 가공업체가 정하며 이는 두께에 따라 달라집니다. 이 규칙은 유리문 풀 핸들에 관한 당사 글에서 다룹니다.

당기는 쪽 면에는 관통 볼트 고정의 플레이트나 캡이 보이게 남습니다. 그 면에 풀 핸들이나 외부 레버를 단다면 그 구멍도 같은 도면에 넣어, 두 부품이 같은 유리 면적을 두고 겹치지 않게 해야 합니다.

VHB 테이프 고정

VHB는 3M이 만드는 아크릴 폼 양면 테이프 제품군입니다. 테이프 고정에서는 엔드 하우징과, 설계에 따라서는 바를 따라 놓이는 베이스까지 구멍 없이 유리 표면에 접착합니다. 문이 이미 설치되어 있고 유리가 바용 구멍 없이 강화 처리된 경우에 자연스러운 선택입니다.

그 접착 강도는 바의 수치가 아닙니다. 어떤 테이프를 쓰는지, 그 두께와 접착 면적, 테이프 제조사가 요구하는 세정과 프라이머, 시공 시 온도, 문을 사용하기 전의 양생 시간에 좌우됩니다. 3M은 VHB 제품군의 테이프마다 기술 자료를 공개합니다. 당사는 그중 어떤 수치도 인용하지 않으며, 접착식 바의 인발 하중을 공개한 당사 제품 기록도 없습니다.

하중의 방향도 생각해야 합니다. 바를 밀면 하우징이 유리 쪽으로 눌려 테이프는 압축을 받습니다. 그러나 실내에서 바를 잡고 문을 당겨 닫거나 바에 매달리면 하우징이 유리에서 떨어지는 방향으로 당겨지며, 이런 박리 하중이 테이프가 가장 약한 하중입니다. 피난 경로에서는 여러 사람이 동시에 바를 밀기도 합니다.

따라서 접착식 바라면 다음을 물으십시오. 어떤 테이프인가(제조사 품번으로), 하우징당 두께와 접착 면적은 얼마인가, 시공 설명서가 테이프만으로 고정을 인정하는가 아니면 테이프와 기계적 고정을 함께 요구하는가, 세정과 프라이머 절차는 무엇인가, 문을 사용하기까지 얼마나 기다려야 하는가, 설치된 바의 인발 시험이 있다면 그 보고서가 있는가. 답이 “매우 튼튼하다”뿐이라면 그것은 답이 아닙니다.

유리 두께: 문짝 전체가 받아들여야 하는 하나의 숫자

유리판의 두께는 하나이고, 그 위에 다는 모든 피팅이 그 두께를 받아들여야 합니다. 실제로 쓸 수 있는 두께는 모든 부품 적용 범위의 겹치는 구간입니다. 아래 표는 당사 카탈로그의 유리용 피팅에 공개된 적용 범위입니다.

이 표는 합산해서 읽으십시오. D-1042는 D-1031과 짝을 이루는 것으로 공개되어 있습니다. 한쪽은 10–14mm, 다른 쪽은 10–12mm를 받아들이므로 이 조합은 10~12mm 유리에 쓰이며, 14mm 유리는 상부 패치와 맞지 않게 됩니다. D-3015와 D-3016 플로어 스프링은 8–12mm를 커버합니다. 바가 받아들이는 두께도 같은 계산에 들어가므로, 발주 전에 바의 견적서에 그 두께가 적혀 있어야 합니다. 관통 볼트 방식의 바에서는 두께가 볼트와 슬리브의 길이도 정합니다. 접착 방식의 바에서는 두께가 바 자체보다 문짝의 나머지 부품에 더 중요합니다.

프레임리스 문에서 바는 어디에 래치를 거는가

패닉바는 래치가 걸릴 곳이 있어야 잠깁니다. 프레임리스 문에는 측면 프레임이 없는 경우가 많습니다. 래치는 옆의 고정 유리판이나 벽에 설치한 스트라이크에 걸리거나, 수직 잠금형이라면 바닥과 상부의 잠금점에 걸립니다. D-3015, D-3016, D-1031 플로어 스프링은 더블 액션, 즉 문짝이 양방향으로 열리는 방식으로 공개되어 있습니다. 패닉바가 달린 피난문은 피난 방향으로 열리고 무언가에 닿아 닫혀야 합니다. 바가 더블 액션 문짝용으로 설계되었는지, 스트라이크는 어디에 다는지 바 공급업체에 물으십시오. 당사 제품 기록 중 그 조합을 공개한 것은 없습니다.

패닉바가 달린 모든 문에 적용되는 규칙이 하나 더 있습니다. 실내에서 문이 열리는 것을 막는 추가 잠금장치를 달아서는 안 됩니다. GL125 SS처럼 데드볼트와 실린더가 있는 유리문 패치 락은 열쇠로 문짝을 잠급니다. 비상구인 문짝에서 사람이 안에 있는 동안 잠긴 채로 둘 수 있다면, 이 락은 패닉바의 기능을 무력화합니다. 외부에서의 출입이 필요하다면 바 자체의 외부 장치로 해결합니다.

표준

브라질에서는 NBR 11785가 패닉바를, 유럽에서는 EN 1125가 수평 바로 작동하는 패닉 엑시트 디바이스를 다룹니다. 두 표준 모두 디바이스를 제품으로서 봅니다. 유리에 접착한 바를 피난 경로에서 인정할지는 프로젝트의 화재 안전 설계와 소방 당국 같은 관할 기관이 판단할 일입니다. 당사 제품 기록 중 NBR 11785나 EN 1125 적합을 명시한 것은 없으며, 이 글도 그런 주장을 하지 않습니다. 검사에서 무엇을 확인하는지는 NBR 11742와 NBR 11785에 관한 당사 글에서 설명합니다.

문의 시 보낼 정보

다음 사항은 서면으로 받으십시오. 바의 유리 두께 범위, 그리고 볼트 방식이라면 지름과 위치가 적힌 구멍 도면, 테이프 방식이라면 테이프 품번과 접착 시공 지침입니다. BR8-SG와 BR8-DG의 이 수치들이 공개되기 전까지, 이는 현장에서 정할 세부 사항이 아니라 견적의 일부입니다.
