Grip Handle Set · 14 modelos en esta gama

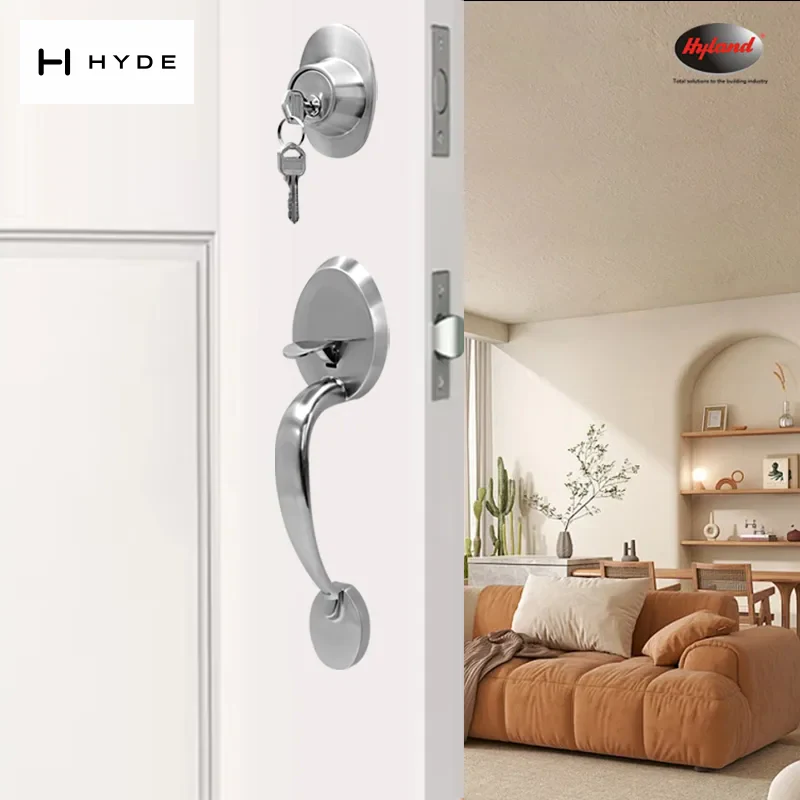

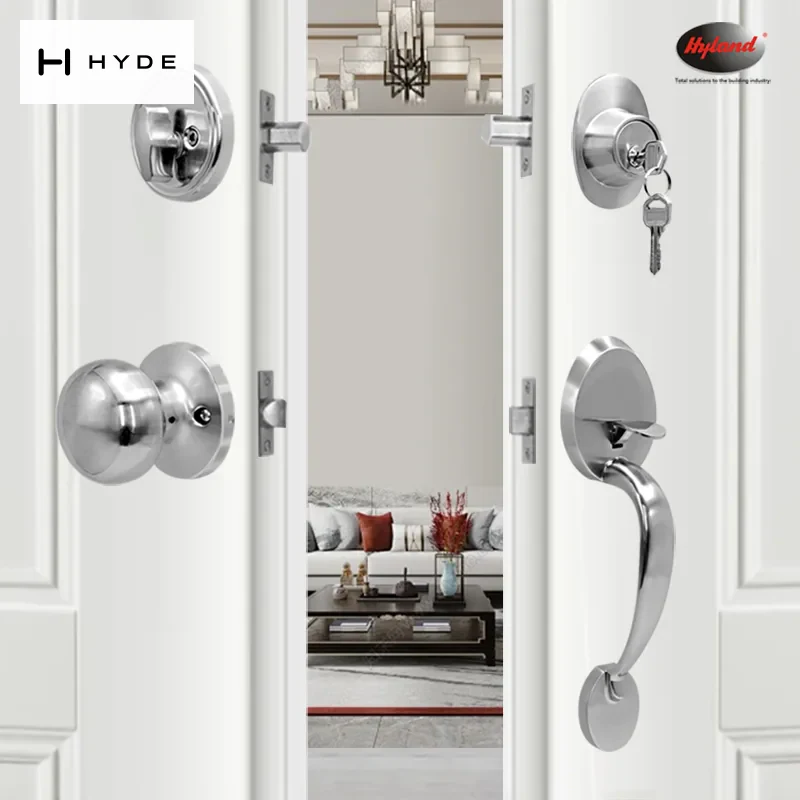

70610 SC Juego de manillón
Juego de tirador con placa de zamak; entrada regulable de 60 mm / 70 mm en el pestillo y en el cerrojo.
- Material
- Zamak
- Acabado
- SC = cromo satinado
- Entrada
- 60 / 70 mm regulable, pestillo y cerrojo
- Espesor de puerta
- 35 a 45 mm, regulable
O escríbanos sobre este modelo: tec@cantonlock.com
Abre nuestra tienda con este modelo ya buscado; Alibaba gestiona el pago, el seguimiento y Trade Assurance.
Ficha técnica
Tal como las publica la ficha. Si falta una fila, pregúntenos: la confirmamos con su plano, no la suponemos.
- Material
- Zamak
- Acabado
- SC = cromo satinado
- Entrada
- 60 / 70 mm regulable, pestillo y cerrojo
- Espesor de puerta
- 35 a 45 mm, regulable
- Salida del cerrojo
- 25 mm, con inserto de acero templado antisierra
- Salida del pestillo
- 13 mm
- Perforación principal
- 51 mm, sustituye a la mayoría de las cerraduras existentes
- Chasis
- Construcción interna de acero macizo con protección anticorrosiva
- Guarnición
- Latón macizo forjado o zamak inyectado con galvanizado
- Mano
- Sin mano definida, izquierda o derecha
- Característica
- Sin tornillería exterior a la vista; el anillo giratorio del cilindro resiste el arranque
- Acabados disponibles
- Sc= Satin Chrome

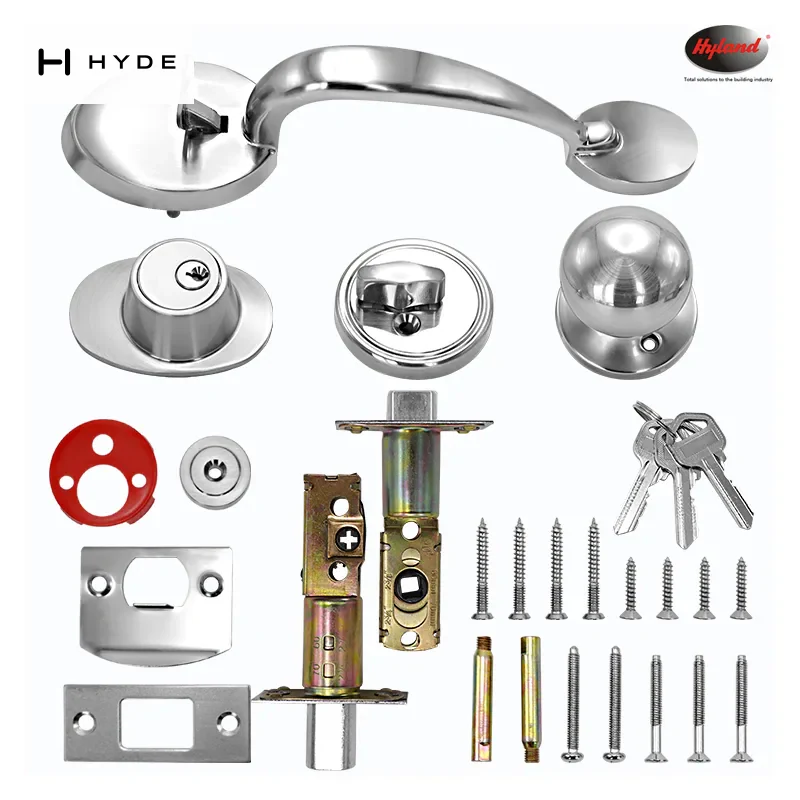

Características
- Cerrojo de 1” (25 mm) con inserto de acero templado que resiste el serrado
- El collarín del cilindro gira libremente e impide arrancarlo con llave de tubo
- Salida de pestillo de 1/2” (13 mm)
- Sin tornillos vistos por el exterior
- Encaja en perforación pasante estándar de 2” (51 mm)
- Entrada regulable: 2-3/8” o 2-3/4” (60 o 70 mm)
- Diseño sin mano, válido para puertas de mano izquierda y derecha
- Espesor de puerta: regulable de 1-3/8” a 1-3/4” (35 a 45 mm)
Planos
Planos y archivos publicados para este modelo.
Descargar la ficha técnica (PDF)
Detalle de pestillos
Backset 60mm to the cylinder center. Latch throw 13mm. Deadbolt throw 25mm. Case outline is not published and is therefore not drawn.
Dibujado a escala 1:1 según la ficha publicada · El contorno de la caja no está publicado; solo se dibujan las cotas indicadas.
Vídeo
35 segundos de la pieza funcionando.
Preguntas frecuentes
- ¿De qué material es el 70610 SC?
- El 70610 SC está fabricado en Zamak.
- ¿En qué acabados está disponible el 70610 SC?
- El 70610 SC está disponible en SC = cromo satinado.
- ¿Qué entrada (backset) tiene el 70610 SC?
- El 70610 SC tiene una entrada de 60 / 70 mm regulable, pestillo y cerrojo.
- ¿Para qué espesor de puerta sirve el 70610 SC?
- El 70610 SC sirve para un espesor de puerta de 35 a 45 mm, regulable.
- ¿El 70610 SC tiene mano (izquierda/derecha)?
- Mano del 70610 SC: Sin mano definida, izquierda o derecha.
Pedidos
Para cotizar, envíenos el modelo y el acabado, la cantidad, el país de destino y un plano o una foto de lo que quiera cambiar.
- 1Modelo y acabado70610 SC y el acabado o color
- 2CantidadPor pedido, y por año si se repite
- 3País de destinoPara el flete y los documentos de exportación
- 4CambiosUn plano o una foto de lo que quiera cambiar
