De 650 a 1200 mm: qué longitud de barra necesita su puerta

Casi todas las consultas de antipánico que recibimos nombran un modelo y un acabado. Buena parte de ellas no nombran una puerta. Es al revés: la barra tiene que ajustarse a la hoja en la que va montada y, a diferencia de un acabado o de una manija exterior, no es algo que se arregle con una lima cuando el contenedor ya ha llegado.

HYDE (Canton Hyland, Zhongshan, desde 1998) fabrica los modelos 307, 311 y 305 que trata este artículo.

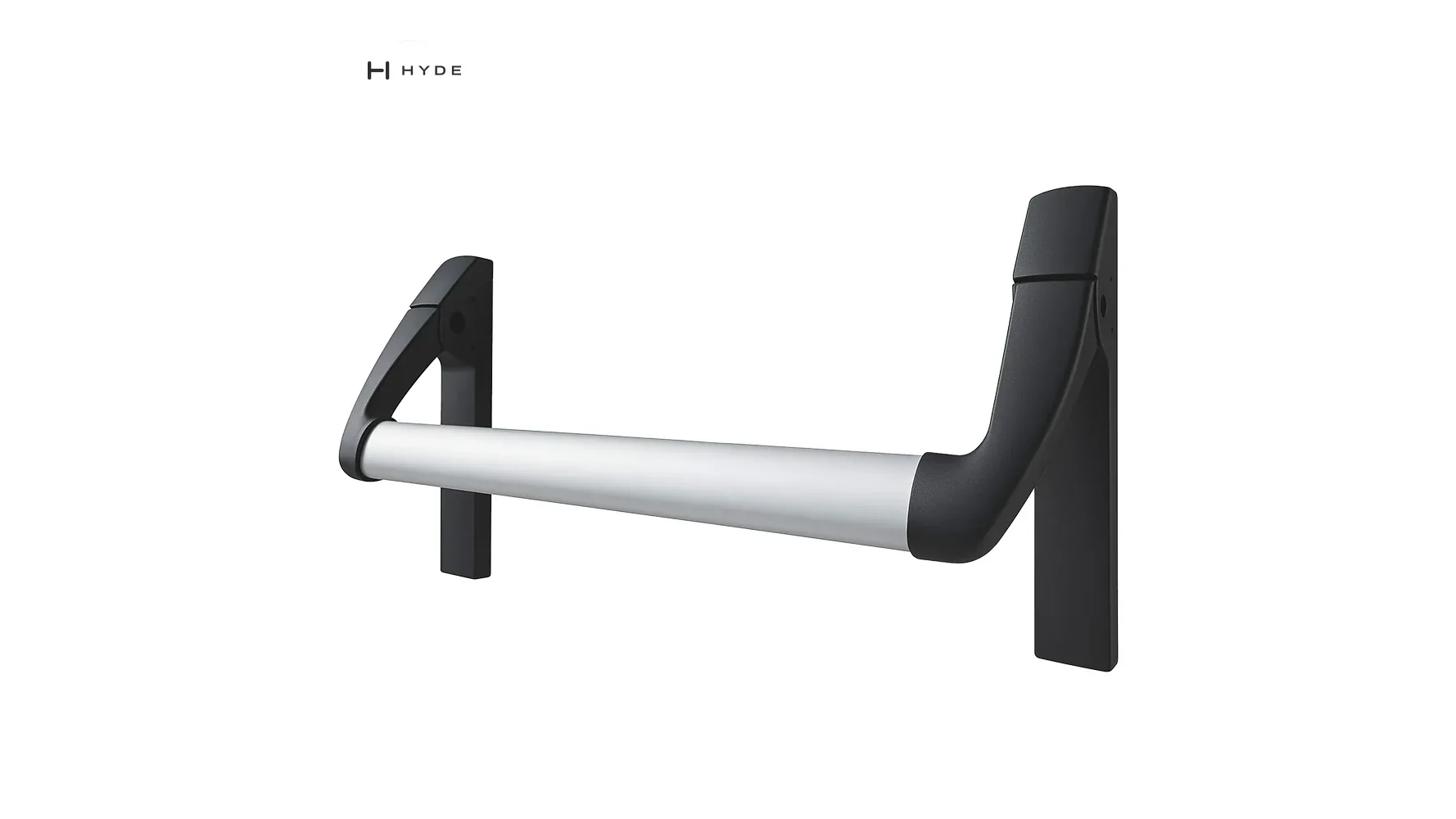

Las longitudes de catálogo de nuestra gama son 650, 800, 900, 1000, 1040, 1100 y 1200 mm (47-1/4"). Algunos modelos llevan una sola cifra y otros varias: el 307 figura con 1000 mm (39-3/8"), el 311 y el 303 a 900 mm (35-7/16"), el 305 a 1040 mm (40-15/16"), el 308 a 1000 mm (1025 mm en total), el juego doble 309-D a 1100 mm, el 306-D para puerta doble a 1200 mm, el 315, de barra de presión, a 800 mm (31-1/2") o 1000 mm, y el 314 a 650, 800 o 1000 mm y marcado como personalizable. Dos figuran como regulables: el 300 a 900 mm y el 302 a 1040 mm. Otros dos, el 320 y el 330, constan simplemente como fabricados a la longitud que pide el cliente. La dispersión no es una decisión estética: es una gama construida para cubrir los anchos de puerta que este sector instala de verdad.

La regla que importa es que la barra se dimensiona a la hoja, no al hueco. En una puerta de dos hojas, cada hoja lleva su propio dispositivo, y la hoja es aproximadamente la mitad del paso libre menos el batiente central, así que un hueco de 1800 mm no son dos barras de 1800 mm, ni tampoco dos de 900 mm. Trabajar con el ancho del hueco en lugar del ancho de hoja es la forma más habitual de que una planilla de herrajes llegue con la longitud equivocada.

Tampoco conviene especificar una barra más larga pensando que más largo es más seguro. Una barra que sobresale de la hoja tropieza con el marco, con el tope o con la hoja contigua, y en una puerta de dos hojas impide que cierren. Una barra corta deja una franja del lado de las bisagras o del lado de la cerradura donde quien llega corriendo golpea la puerta y no la barra, que es exactamente la falla que el dispositivo existe para evitar. Los dos errores parecen menores sobre un plano.

Que sea regulable es una característica real y no es universal, así que conviene preguntarlo por su nombre. Donde un modelo figura como regulable, la barra puede recortarse o ajustarse dentro de un rango para adaptarse a la hoja; donde no, la longitud es la longitud. Si su proyecto tiene varios anchos de puerta y prefiere una sola referencia para todos, dígalo en la consulta, porque la respuesta cambia qué modelos son candidatos antes de hablar de cualquier otra cosa.

Tres medidas hacen que una consulta de antipánico pueda responderse a la primera. Ancho de hoja, espesor de hoja, y si el hueco es de una o de dos hojas. Otras dos la completan: si la puerta es cortafuego y de qué resistencia, y si la cara exterior tiene que abrir, porque la manija exterior es una línea de pedido aparte, con su propio acabado y su propia mano, y un dispositivo pedido sin ella llega como una puerta que abre en un solo sentido.

Hay un número en nuestro catálogo que no es una barra, y conviene señalarlo porque aparece en el mismo campo. El dato de tamaño de una ficha dice 175 × 53 × 73 mm, que es una dimensión de caja y no una longitud de barra; ese modelo es una caja de cerradura para antipánico y pertenece con los cuerpos de embutir, no con las barras. Si está leyendo nuestra columna de tamaños a lo largo de la gama, ese es el dato que no significa lo que significan sus vecinos.

Por último, una medida que no publicamos y que no vamos a estimar: no declaramos un ancho de hoja mínimo ni máximo para cada longitud de barra. La aritmética parece evidente y no lo es, el ancho utilizable depende del montante, de la manija, del cerradero y, en dos hojas, también del batiente central. Mándenos el ancho de hoja y le respondemos con el modelo real. Un número que sacamos de un plano vale algo; un número que sacamos de una fórmula no vale nada, y este sitio tiene una regla sobre esa diferencia.

Medir la hoja para que la pregunta de la longitud tenga respuesta

«Ancho de hoja» parece inequívoco y en obra se mide de tres maneras distintas, así que conviene decir cuál es la nuestra. Mida la hoja de la puerta, de canto a canto, a la altura donde irá la barra: no el marco, no el paso libre y no el ancho del vano en el plano. En una puerta con tableros o con vidrio, anote también el ancho de los largueros: los elementos verticales de los cantos de bisagras y de cerradura son donde se apoyan las piezas extremas del dispositivo, y en una puerta de aluminio de perfil angosto son la restricción que importa más que el ancho total. Nuestro artículo sobre puertas de aluminio de perfil angosto explica por qué ese tipo de puerta necesita su propia conversación.

En una puerta de dos hojas, mida cada hoja por separado. Las hojas de un par suelen ser desiguales (una hoja activa más ancha y una pasiva más angosta) y cada una lleva un dispositivo a su propia medida. Y anote los largueros de encuentro: si hay parteluz central, si las hojas se solapan con un tapajuntas y qué ancho tiene la holgura. Esos tres datos deciden si el par necesita dispositivos de sobreponer, dispositivos de varilla vertical o un conjunto coordinado, que es lo que repasa nuestro artículo sobre normas de dispositivos de salida y puertas dobles.

La altura de montaje es el otro número

La longitud es solo la mitad de montar una barra. La otra mitad es la altura, y la fija la norma o el código, no el gusto. EN 1125 pide que la barra de accionamiento se coloque entre 900 mm y 1100 mm (35-7/16" a 43-5/16") sobre el piso terminado. En Norteamérica, NFPA 101 sitúa los herrajes antipánico entre 34 y 48 pulgadas (864 a 1219 mm). Esos rangos se solapan, lo que resulta práctico, pero no son idénticos, y la edición que aplica su autoridad es la que cuenta. Consulte el texto vigente y no una cifra recordada de un proyecto anterior.

La altura interactúa con la puerta. Un travesaño intermedio en una hoja con tableros o con vidrio puede quedar justo donde tiene que ir la barra, o justo donde no puede ir, y una placa de patada o un vidrio de visión pueden chocar con las piezas extremas del dispositivo. Marque la altura de la barra en el alzado de la puerta antes de pedir, y mire qué más hay dibujado a esa altura.

Barra de empuje o barra táctil, y por qué la longitud importa distinto en cada una

Todo lo anterior trata de la longitud de la barra a lo ancho de la hoja, y vale para cualquier elemento de accionamiento que use el dispositivo. Pero elegir entre una barra de empuje tradicional (una barra transversal que pivota sobre dos piezas extremas) y una barra táctil, donde toda la barra plana es la superficie de accionamiento, cambia cuánto margen admite la longitud. Nuestro artículo que compara barras de empuje y barras de toque plantea esa elección como corresponde. La versión corta para la longitud: en cualquiera de los dos tipos, la superficie de accionamiento debe cubrir tanto de la hoja como exija la norma, y una barra que se queda corta deja una franja donde la persona empuja la puerta y no el dispositivo.

Cortar a medida, y cuándo no hacerlo

Solo los modelos que figuran como regulables deben cortarse o ajustarse a medida: en nuestra gama, el 300 y el 302, además del 314 marcado como personalizable y los 320 y 330 fabricados a medida. Un dispositivo de longitud fija recortado en obra ya no es el dispositivo que se suministró, y en una puerta cortafuego o de evacuación eso puede importarle a quien firma la puerta. Si ninguno de los modelos regulables sirve para el proyecto, pida un dispositivo fabricado a medida en la etapa del pedido en vez de planear modificar uno en la instalación.

Cuando un proyecto tiene muchos anchos de puerta, suele salir más barato en conjunto estandarizar un solo modelo regulable que pedir una longitud fija distinta para cada vano. Es un solo número de pieza, un solo acabado y un solo juego de repuestos, y el equipo de obra solo tiene que aprender un dispositivo.

Tres puertas, escritas como las necesitamos

Así se ve una planilla pequeña cuando llega en condiciones de responderse: tres vanos hipotéticos de un mismo proyecto, escritos en la forma que este artículo ha venido pidiendo.

D01: una hoja, madera, 1000 mm de ancho, 54 mm de espesor, cortafuego, largueros de 120 mm, altura de barra según código local, manija con llave por fuera. D02: par, hojas desiguales de 1100 mm y 700 mm, sin parteluz central, tapajuntas solapado, acero, 45 mm de espesor, sin clasificación, solo salida. D03: una hoja de aluminio con vidrio, 900 mm de ancho, largueros angostos de 60 mm, 50 mm de espesor, se prefiere barra de empuje tipo placa.

Nada en esas tres líneas nombra un modelo, y nada lo necesita. D01 es una cuestión de longitud y de guarnición en una puerta clasificada. D02 son dos dispositivos de longitudes distintas más una decisión sobre el cierre vertical y un coordinador. D03 es sobre todo una cuestión de largueros antes que de longitud. Cada una se responde frente a un modelo concreto y una hoja concreta, que es justamente la razón de enviar la hoja y no una suposición sobre la barra, y la razón de que no publiquemos una tabla de anchos que pretenda resolver las tres con una fórmula.

Si solo recuerda una cosa de este artículo, que sea el orden de las preguntas: primero la hoja, después los largueros y los cantos de encuentro, luego la altura y por último la barra. Una planilla escrita en ese orden casi nunca vuelve con la longitud equivocada.
