Barra de empuje o barra de presión: cuál necesita su puerta

Pida un dispositivo antipánico a un proveedor y le ofrecerán dos formas sin aclararle que son productos distintos. Una es una barra separada de la puerta sobre dos brazos, que bascula hacia la hoja al empujarla. La otra queda casi enrasada dentro de una carcasa que ocupa todo el ancho y se hunde en ella cuando uno se apoya. La primera es la barra de empuje (push bar), a veces llamada barra de choque. La segunda es la barra de presión (touch bar), también llamada de caja porque el mecanismo va dentro de una carcasa. Los 42 dispositivos de la gama Canton Hyland son de barra de empuje.

Para la norma, las dos hacen el mismo trabajo y de la misma forma. Una persona que avanza deprisa, a oscuras, quizá cargando a otra, empuja la barra en cualquier punto y la puerta se abre. Ninguna exige llave, código ni un segundo gesto, y ese desbloqueo en un solo movimiento es la razón de ser de la EN 1125, que en España se publica como norma UNE: existe porque las puertas que piden dos manos o una decisión consciente han costado vidas en incendios. Lo que separa a las dos no es la conformidad, es el mecanismo, y el mecanismo decide el costo, el desgaste y cómo se comporta la puerta después de cinco años de uso duro.

La barra de empuje transmite la carga a dos brazos basculantes atornillados de lado a lado de la hoja. Al empujar, la barra recorre tres o cuatro centímetros hacia la puerta y gira esos brazos, que retraen el pestillo. Ese recorrido es la ventaja mecánica: los brazos trabajan como palancas, así que basta una mano ligera en cualquier punto de un metro de barra para sacar el pestillo del cerradero aunque la puerta esté haciendo presión contra él. El recorrido se ve y el mecanismo queda a la vista, lo que parece un defecto y casi siempre es lo contrario: se ve qué está gastado, las piezas móviles se alcanzan sin desmontar ninguna carcasa y un brazo doblado se cambia en obra. Esa geometría abierta explica también por qué la barra de empuje aguanta lo que destroza los herrajes en los edificios reales: un carro, una cama, una transpaleta que golpea la puerta a la altura de la cadera. Golpea la barra, la barra retrocede y nada se agarrota.

La barra de presión esconde el mecanismo dentro de una carcasa que ocupa todo el ancho de la puerta, y la barra se hunde en ella en vez de alejarse. Queda mejor, y en el pasillo de un hotel o en una galería queda bastante mejor: no hay hueco entre barra y puerta que junte polvo y el perfil es una línea horizontal limpia. Cambia la palanca por una leva, así que la ventaja mecánica sale de la forma de la leva y no del largo de un brazo, y todo queda dentro de un perfil extruido cerrado. Una carcasa deformada por un golpe no es una pieza que se cambia: es un dispositivo que se reemplaza. Además, como categoría, la barra de presión es más cara de fabricar, y por eso domina en los proyectos europeos con prescripción técnica y escasea en la parte del mercado que compra por precio.

Normalmente la elección la decide el edificio, no la puerta. Un pasillo de colegio, una nave, un recorrido de servicio de hotel, una puerta de servicio de hospital (cualquier lugar por donde pasen carros) pide barra de empuje, y la pide en acero inoxidable, no con un acabado recubierto. Una salida de emergencia en zona de público, a la vista de los usuarios y por la que no pasa nada más ancho que una persona, es donde la barra de presión justifica su precio. Entre esos dos extremos está casi todo el mercado, y casi todo el mercado compra barras de empuje.

Un término más, porque las especificaciones norteamericanas lo usan y los catálogos europeos muchas veces no. Los dispositivos de salida se clasifican por cómo traban, no por la barra: el de sobreponer (rim) traba contra un cerradero en el marco y va montado sobre la cara de la puerta; el de embutir (mortise) acciona una caja de cerradura alojada en el canto de la hoja; el de varillas verticales lanza pasadores al dintel y al piso, con varillas vistas (SVR) u ocultas en la hoja (CVR). La forma de la barra y la familia de trabado son decisiones independientes, y por eso «barra de empuje» dice menos de una especificación de lo que parece. Nuestras fichas indican el cuerpo de cerradura y el largo de barra de cada modelo, no una etiqueta de familia: si su especificación nombra una de estas cuatro, envíenos el número de modelo y pregunte cuál es; una respuesta directa sobre el plano vale más que una categoría en una página web. Lo mismo pasa con la retención en abierto (dogging), el mecanismo que mantiene el pestillo retraído para que la puerta se abra con solo empujar en horario de apertura: figura como función opcional en los modelos que la tienen, y no es una propiedad de la barra.

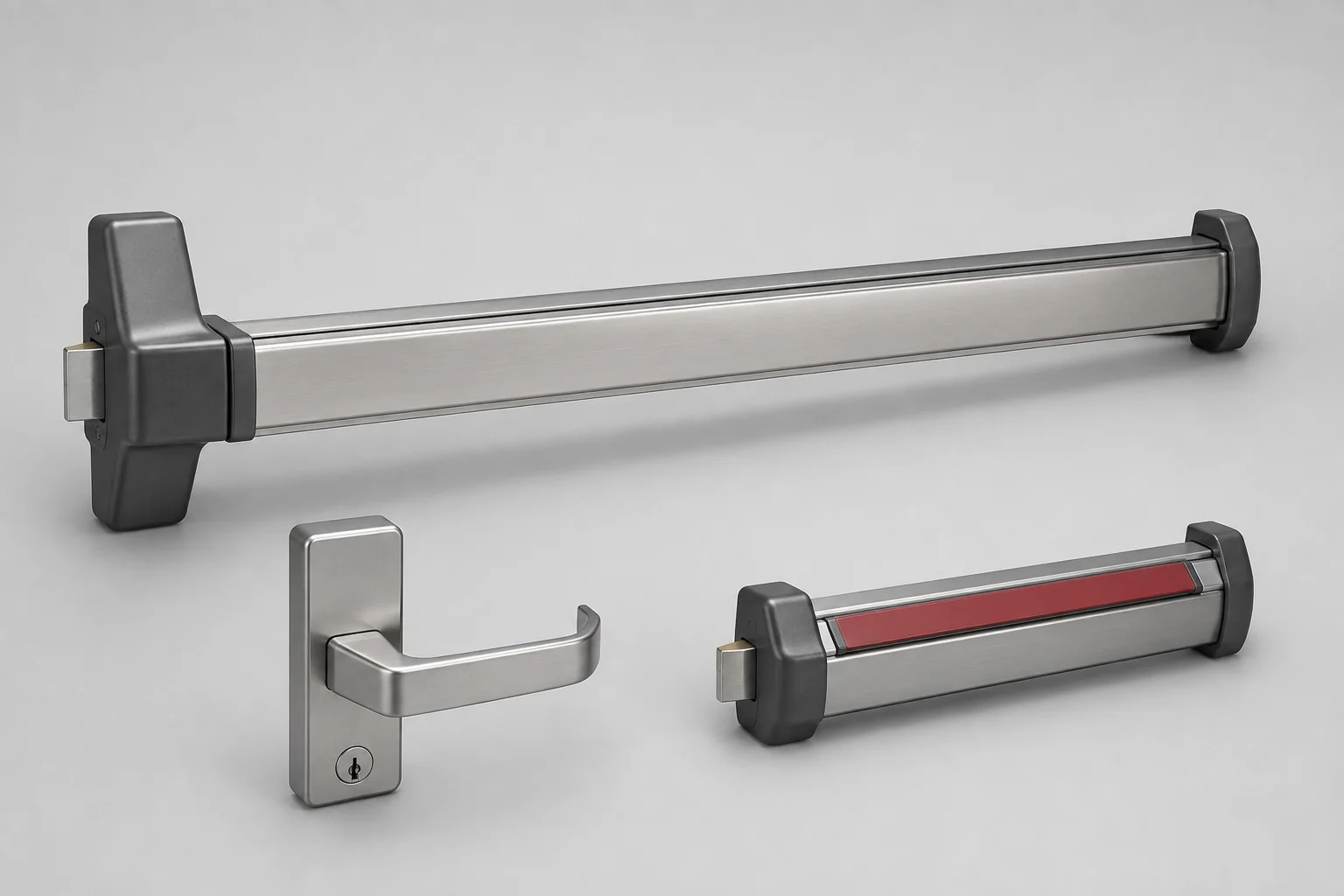

Hay dos preguntas que importan más que la forma de la barra y que se hacen menos. La primera es qué pasa por el lado exterior. Un dispositivo antipánico es un dispositivo de salida: garantiza que se puede salir y no dice nada de entrar. Si la puerta también es de acceso, necesita una guarnición exterior (manija, perilla o tirador, con llave o sin ella), y esa guarnición es una línea de pedido aparte, con su propio acabado y su propia mano. Nuestra gama tiene las guarniciones exteriores como subtipo propio justamente por esto: un dispositivo pedido sin ella llega como una puerta que solo abre hacia un lado, y eso se descubre en obra.

La segunda es la puerta de dos hojas. Cuando dos hojas se encuentran en el centro hay que decidir cuál es la activa y qué mantiene cerrada la pasiva. Un dispositivo con pasadores arriba y abajo (una versión multipunto o de dos puntos) fija la hoja pasiva al marco y al dintel, y la activa traba contra ella. Pedir dos dispositivos de un solo punto para una puerta de dos hojas da como resultado un par que vibra, no sella contra el humo y no pasa una inspección. Nuestras versiones multipunto y para dos hojas son modelos propios, no una opción del modelo estándar.

Así que compárelas donde está la diferencia de verdad: en el camino que sigue la carga. En la barra de empuje, la fuerza que usted aplica baja por dos brazos hasta dos pivotes, y esos pivotes van atornillados de lado a lado de la hoja. Todo lo que recibe la barra (un hombro a la carrera, un carro, diez años de uso) termina en esos dos puntos. Se revisan, se ven y se engrasan, y son también los dos sitios por donde el dispositivo acabará aflojándose.

La barra de presión reparte esa misma fuerza a lo largo de una placa apoyada en todo el ancho de la carcasa, así que ningún punto carga solo con el golpe. Esa es la ventaja mecánica por la que preguntan, y es real: en un pasillo donde la misma puerta recibe miles de empujones de gente que ni la mira, la barra de presión es el mejor dispositivo.

La ventaja de la barra de empuje no tiene nada de sutil. Su mecanismo está fuera de la carcasa, donde el personal de mantenimiento lo ve, y un brazo doblado se nota desde el otro lado de la sala. Cuando falla una barra de presión, la avería está dentro de un perfil cerrado y lo habitual es cambiar el dispositivo completo. En un edificio con mantenimiento propio, esa visibilidad vale más que un accionamiento más suave.

Ninguna fila de la tabla decide por sí sola. Lea la columna completa pensando en el edificio: quién pasa por esa puerta, con qué frecuencia y quién la arregla cuando deja de funcionar.

Puertas de dos hojas: el selector, el astrágalo y el orden de cierre

Un par de hojas con dispositivos antipánico tiene un problema que una sola hoja nunca tiene. Las dos hojas deben cerrar en un orden concreto (primero la pasiva y después la activa por encima), porque el astrágalo, el perfil vertical que cubre la junta entre ambas, va fijado a una hoja y monta sobre la otra. Si cierran al revés, la activa cae sobre el astrágalo en vez de quedar detrás, y la puerta se queda abierta el espesor de ese perfil.

El selector de cierre es el pequeño brazo mecánico que va sobre las hojas e impone ese orden: retiene la activa hasta que ha pasado la pasiva y después la suelta. En un par con astrágalo no es opcional, y es la partida que más se olvida en la planilla de una puerta de dos hojas, casi siempre porque la planilla se hizo hoja por hoja y el selector pertenece al par, no a una de las hojas.

En la misma puerta se olvidan otras dos cosas. La hoja pasiva necesita pasadores o un dispositivo de varillas verticales que la sujete, y quien los especifica tiene que decidir si son manuales (alguien tiene que agacharse) o automáticos (los libera la hoja activa). Y si el par es cortafuego, el selector, los pasadores y los dos dispositivos tienen que formar parte del conjunto ensayado: un selector de otro fabricante añadido después es una modificación de un conjunto ensayado, justo el caso que trata nuestro artículo sobre qué cubre realmente un informe de ensayo.

Sobre la certificación vamos a ser claros, porque es donde los catálogos son menos honestos. En Europa se espera que el herraje antipánico cumpla la EN 1125, y un dispositivo conforme es un conjunto ensayado (barra, pestillo, guarnición y fijaciones), no una forma. Por eso, pida el informe del modelo concreto que está cotizando y mire a nombre de quién está emitido: un ensayo que pagó otro comprador cubre el producto de ese comprador, y un informe solo le sirve si nombra el modelo que usted va a comprar. Especifique el modelo antes que el acabado, porque el acabado nunca cambia el ensayo y el modelo siempre lo cambia. Y trate cualquier ficha técnica que cite un número de norma inexistente como lo que es. Hemos visto la página de un competidor que atribuía a un dispositivo de esta categoría la conformidad con la EN 1205. La EN 1205 no existe: es una errata de EN 1125 que lleva años pasando de una lista de precios a otra, y dice mucho de cuánta documentación de este sector es copia y no ensayo.
